Le plan et les schémas électriques

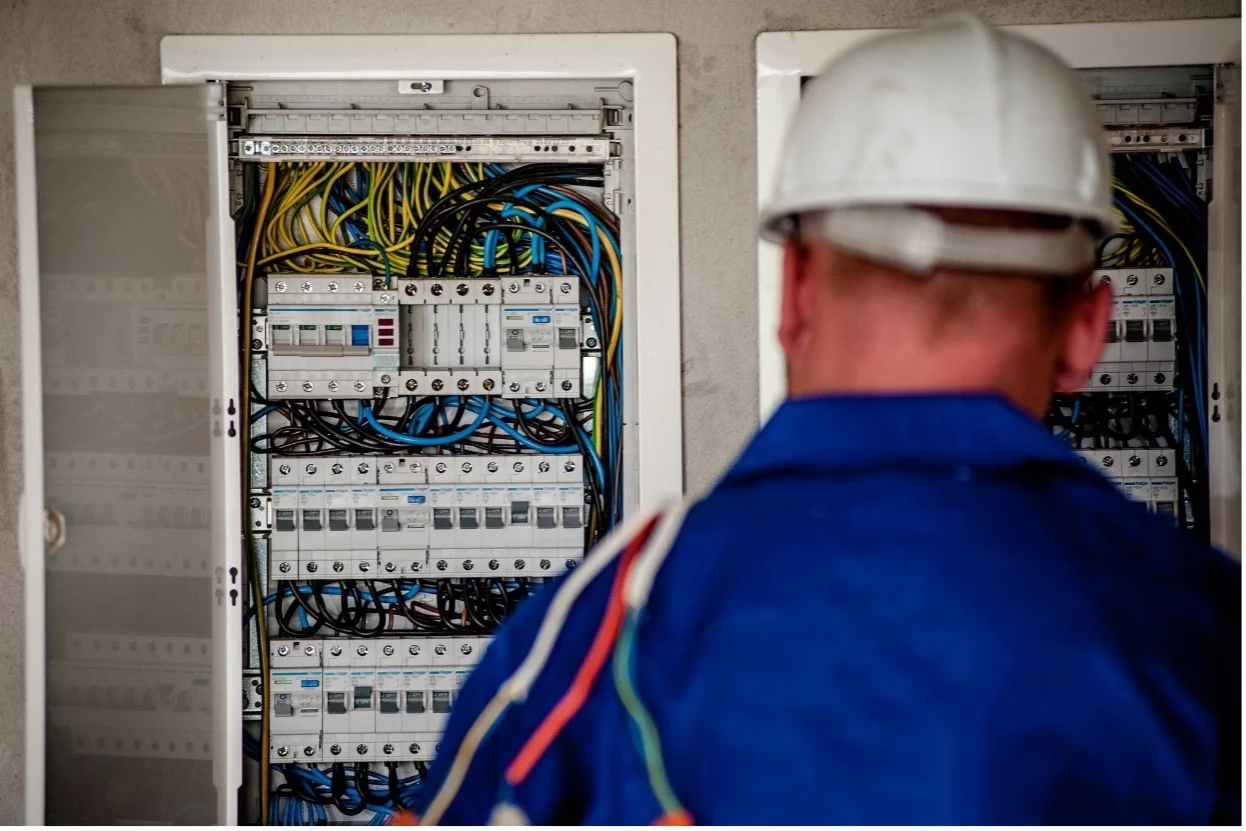

Contrôle électrique

Lors du contrôle de l’installation électrique, des schémas décrivant l’installation doivent être présentés :



  • le schéma unifilaire. Il indique la composition de l’installation électrique, l’endroit exact où se situent les tableaux, les boîtes de connexion et de dérivation, les socles de prises de courant, les différents points lumineux, les interrupteurs et les machines et appareils fixes.

Il doit également mentionner les dispositifs de protection à courant différentiel résiduel, les dispositifs contre les surintensités et à refermeture automatique ainsi que la tension et la nature du courant.

Les coordonnées de l’installateur ainsi que le code EAN doivent y figurer.

Exemple de schéma unifilaire



  • le schéma de position ou de situation. C’est une projection en plan de l’installation. Il décrit donc l’endroit où se situe le matériel électrique et à quel départ il se rapporte. Il reprend les mêmes indications que le schéma unifilaire.

Exemple de schéma de position



L’adresse du lieu de l’installation et les coordonnées de l’installateur doivent être mentionnés sur les schémas. Ils sont réalisés par la personne qui a effectué l’installation ou par vous-même (il existe des programmes pour vous aider à les réaliser). Ils ne peuvent en aucun cas être réalisés par l’organisme de contrôle car il y aurait conflit d’intérêt. L’installateur ainsi que le propriétaire doivent dater et signer ces documents et les fournir en 3 exemplaires au moment du contrôle.



Lors d’une modification notable de l’installation, les mêmes documents sont requis. Pour une modification moins importante, une description sommaire est suffisante. Elle doit être datée et signée par la personne qui a effectué la modification.



Dans le cas où l’un de ces documents serait manquant, la conclusion du rapport serait négative.



Symboles graphiques principaux utilisés pour ces schémas :



Les circuits élémentaires sont désignés par une lettre majuscule. Les points d’éclairage et les prises de courant sont identifiés par un numéro.

Courant alternatif

Courant continu

I am text block. Click edit button to change this text. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Le contrôle de l’installation électrique est obligatoire avant toute ouverture de compteur par les GRD (Sibelga, ORES, RESA, Fluvius)

Contrôle d’une installation domestique : 165 €

Compteur supplémentaire dans le même immeuble: 145 €

Lors de sa visite, notre inspecteur procédera au contrôle des éléments suivants:

  1. La résistance de terre de l’installation électrique
  2. Le contrôle de l’installation électrique dans son ensemble
  3. La continuité des conducteurs de protection
  4. Le schéma unifilaire et de position
  5. L’isolement de l’installation électrique
  6. Le tableau électrique dans son ensemble. Filiation et sélectivité des éléments de protection
  7. Le fonctionnement des différentiels
  1. Les coordonnées du propriétaire de l’installation et du responsable des travaux.
  2. Si disponible, le schéma unifilaire et de position
  3. Si disponible, le code EAN identifiant le raccordement de l’installation électrique repris sur la facture.

Le contrôle périodique de l’installation électrique est obligatoire tous les 25 ans dans les installation domestique.

Ce contrôle à pour but:

  • S’assurer que son installation est sécurisée
  • Pour obtenir les primes des différentes régions
  • Pour louer son bien
  • Pour assurer sa maison

Contrôle périodique : 145 €

Découvrez également nos offres combinées.

Lors de sa visite, notre inspecteur procédera au contrôle des éléments suivants:

  1. La résistance de terre de l’installation électrique
  2. Le contrôle de l’installation électrique dans son ensemble
  3. La continuité des conducteurs de protection
  4. Le schéma unifilaire et de position
  5. L’isolement de l’installation électrique
  6. Le tableau électrique dans son ensemble. Filiation et sélectivité des éléments de protection
  7. Le fonctionnement des différentiels
  1. Les coordonnées du propriétaire de l’installation et du responsable des travaux.
  2. Si disponible, le schéma de l’installation gaz
  3. Si disponible, le code EAN identifiant le raccordement de l’installation gaz repris sur la facture.

Vente d’un bien: Il est obligatoire de contrôler l’installation électrique de votre habitation lors d’une mise en vente.

Location touristique: Lorsque vous louez votre bien (airbnb, maison d’hôtes) il est obligatoire de faire contrôler son installation électrique. Un rapport datant de moins de deux ans doit être fourni pour recevoir les autorisations de location.

Location longue durée: il n’est pas obligatoire de faire contrôler son installation électrique. Cependant, il est aussi intéressant de remettre un certificat de conformité à son locataire pour ne pas être responsable en cas d’accident.

Le contrôle de l’installation électrique est obligatoire lors d’une vente d’une habitation

Ce contrôle à pour but:

  • D’informer le futur acquéreur sur l’état de l’installation électrique
  • D’encourager la mise en conformité des installations

Contrôle électrique d’une vente d’habitation : 165 €

Croquis si obligatoire : gratuit

Découvrez également nos offres combinées avec la certification PEB de votre habitation.

Lors de sa visite, notre inspecteur procédera au contrôle des éléments suivants:

  1. La résistance de terre de l’installation électrique
  2. Le contrôle de l’installation électrique dans son ensemble
  3. La continuité des conducteurs de protection
  4. Le schéma unifilaire et de position
  5. L’isolement de l’installation électrique
  6. Le tableau électrique dans son ensemble. Filiation et sélectivité des éléments de protection
  7. Le fonctionnement des différentiels
  1. Les coordonnées du propriétaire de l’installation et du responsable des travaux.
  2. Si disponible, le schéma de l’installation électrique.
  3. Si disponible, le code EAN identifiant le raccordement de l’installation électrique repris sur la facture.

Les normes d’applications sont les suivantes:

RGIE : Le règlement général des installations électriques

Consulter notre foire aux questions

Atlas Controle est en construction d’un cours accessible pour apprendre les bases des normes. Revenez-ici très bientôt.

Il est très important de s’assurer que l’organisme qui réalise pour vos un contrôle électrique de vos installations soit bien agréé. C’est le cas avec nous. En effet, Atlas Contrôle dispose de tous les agréments nécessaires.

  1. Le fonctionnement des différentiels

Ces vérifications sont périodiques.

Les réponses aux questions les plus courantes sur le contrôle électrique

Contrôle électrique obligatoire

L’inspection de l’installation électrique est obligatoire dans les cas suivants:

– Lors de la mise en service : d’une nouvelle installation, d’une extension significative de l’installation, d’une modification importante de l’installation ou d’une installation temporaire.

– En cas de renforcement de la puissance du raccordement.

Tous les 25 ans (= contrôle périodique). Dans le cas d’un rapport de contrôle électrique d’une installation domestique, le contrôle est valable 25 ans.

– En cas de vente ou location d’une habitation afin d’informer le futur acheteur sur l’état de l’installation électrique et d’encourager la mise en conformité des installations.

– En cas de vente/location d’habitation dont l’installation électrique date d’après le
1er octobre 1981, si vous ne disposez pas d’un certificat de contrôle conforme.

Le saviez-vous ? Lors d’une mise en location Airbnb, un contrôle électrique doit être réalisé tous les deux ans.

Le contrôle électrique en détail.

Un contrôle électrique est une vérification afin de garantir les installations électriques telles que le tableau et le compteur électrique, les prises et les disjoncteurs. Celui-ci doit être fait par un organisme agréé afin de garantir l’information et la sécurité pour chaque propriétaire ainsi que prévoir les éventuels accidents (surtensions, incendies, décharges, etc.) dus à une non-conformité des installations électriques.

Généralement, lors du contrôle électrique, vous devez présenter un schéma unifilaire et un schéma de position indiquant l’endroit exact où se situent les tableaux, boîtes de connexion et de dérivation, prises de courant, points lumineux et interrupteurs ; les coordonnées de l’installateur ainsi que le code EAN.

Lors de la visite de l’inspecteur, celui-ci procédera au contrôle des éléments suivants :

  1. La résistance de terre de l’installation électrique
  2. Le contrôle de l’installation électrique dans son ensemble
  3. La continuité des conducteurs de protection
  4. Le schéma unifilaire et de position
  5. L’isolement de l’installation électrique
  6. Le tableau électrique dans son ensemble. Filiation et sélectivité des éléments de protection
  7. Le fonctionnement des différentiels

Ces vérifications sont périodiques.

Qui peut contrôler les installations électriques?

Il est très important de s’assurer que l’organisme qui réalise pour vos un contrôle électrique de vos installations soit bien agréé. C’est le cas avec nous. En effet, Atlas Contrôle dispose de tous les agréments nécessaires.

  1. Le fonctionnement des différentiels

Ces vérifications sont périodiques.

Tout savoir pour un contrôle électrique réussi.

Le compteur électrique compte parmi les outils essentiels du réseau électrique. Il est important de savoir quels sont les modèles existants et de connaître leur fonctionnement lors d’un relevé de compteur et d’un contrôle électrique.

Relié au réseau électrique et présent dans chaque bâtiment, le compteur électrique indique au fournisseur la consommation en énergie d’un logement en kWh. Cela permet au fournisseur de calculer le montant de la facture d’électricité. Il faut souscrire un contrat d’électricité auprès d’un prestataire avant d’en ouvrir.

La consommation électrique dépend notamment :

  • de la puissance des appareils utilisés par le ménage, appelée puissance de raccordement.
  • du temps consacré à leur utilisation.

Il existe différents types de compteurs en Belgique, aux caractéristiques différentes.

Premièrement, le compteur mono-horaire. Celui-ci possède un seul index, ce qui signifie que le prix du kWh est le même la journée et la nuit.

Deuxièmement, le compteur bi-horaire. A l’inverse du premier, il possède deux index, l’index de jour et de nuit. Ce dernier, correspondant aux heures creuses, rend votre consommation moins chère qu’en journée, en heures dites « pleines ». On appliquera le tarif de jour entre 7:00 et 22:00 la semaine et le tarif de nuit de 22:00 à 7:00 ainsi que le week-end. Ces tarifs sont déterminés par le gestionnaire de réseau.

Troisièmement, le compteur exclusif de nuit. Fonctionnant uniquement la nuit, il permet d’utiliser l’énergie accumulée en journée. Attention, ce compteur ne considère pas le week-end comme des heures creuses. Couplé à un autre compteur de votre choix (bi-horaire ou mono-horaire), il permet de faire des économies grâce aux tarifs de distribution plus faibles. Cependant, ce type de compteur est aujourd’hui de moins en moins demandé.

Ensuite, ayant la même finalité que les autres compteurs, le compteur à budget possède une particularité : une fonction de prépaiement. En effet, grâce à une carte à puce chargée d’un certain montant, l’utilisateur peut utiliser de l’énergie jusqu’à hauteur de celui-ci. Il faut également penser à recharger sa carte sous peine d’une coupure d’électricité. L’avantage de ce type de compteur est une meilleure maîtrise de son budget puisque le client paye sa consommation électrique à l’avance. Il peut également avoir la fonction bi-horaire. Attention, le compteur à budget n’est pas disponible dans la région bruxelloise.

Enfin, le compteur dit intelligent. Celui-ci envoie les relevés d’index automatiquement au gestionnaire de réseau et ce, de manière numérique. Afin d’améliorer votre manière de consommer, ils indiquent notamment les moments creux d’utilisation du réseau et, pour les personnes possédant un ou plusieurs panneaux solaires, ce compteur à la fonction « double flux », permettant de notifier la quantité d’énergie prélevée et celle injectée sur le réseau.

Après ces informations, à vous de choisir le compteur adéquat en fonction de vos habitudes de consommation.

En général, le compteur électricité est facilement repérable. Il se situe souvent près de l’entrée, dans le garage, la cuisine, le sous-sol ou le grenier, voire dans la cave. En revanche, s’il est placé à l’extérieur, il se situe habituellement dans un coffret intégré à un mur de clôture. Dans le cas d’un appartement, il peut être installé en bas de l’immeuble, dans les parties communes. On le trouve également dans un local technique qui comprend une dizaine de compteurs électriques. Lors d’un emménagement, le nouvel arrivant peut se référer aux informations indiquées sur la facture d’électricité pour trouver le sien. Cependant, il est toujours plus facile de demander à l’agent immobilier ou à l’ancien occupant, son emplacement, lors de la visite du bien.

Le  compteur électrique affiche, entre autres,

  • le numéro du compteur ;
  • les index de consommation ;
  • la consommation instantanée du logement.

Attention, le code EAN n’est pas le numéro de compteur, ce dernier permet d’identifier l’appareil en tant que tel tandis que le code EAN est votre numéro d’identification de votre raccordement au réseau électrique.
