Chaudière gaz sans cheminée : ventouse et conduit neuf (C1, C3, C5)
On peut parfaitement remplacer une chaudière au gaz sans cheminée ni gaine maçonnée à réutiliser. La chaudière à condensation devient alors un appareil étanche de type C qui prélève son air dehors et rejette ses fumées dehors, en circuit fermé : ventouse directe C1 (façade ou toiture), conduit neuf C3/C5 à travers le bâtiment, conduit C5 contre un mur extérieur ou évacuation sous un balcon. Cette page détaille les règles CERGA que les inspecteurs Atlas Contrôle (BELAC n° 663-INSP) vérifient sur site, d'après les normes NBN B61-002 et NBN EN 13384-1.
Pas de cheminée réutilisable : la ventouse change tout
Quand le logement n'a pas de cheminée, que le conduit existant est inutilisable, ou qu'on installe une chaudière dans un local sans évacuation, inutile de chercher à tuber quoi que ce soit : on passe à un appareil étanche. Contrairement au tubage d'une cheminée existante, il n'y a ici aucune gaine à réutiliser — on crée un nouveau chemin d'évacuation, le plus court possible vers l'extérieur.
La clé est de comprendre la typologie des appareils : C1, C3 et C5 sont tous des appareils étanches, mais ils se distinguent par l'endroit où débouchent l'air comburant et les fumées — et donc par les zones de pression. Ce détail, invisible pour un non-spécialiste, détermine la conformité de l'installation.
Le dimensionnement reste celui d'un appareil unique : NBN B61-002 ou calculs de la NBN EN 13384-1. En surpression, le conduit de fumées est au moins de classe de pression « P », et la pression réelle de l'appareil doit dépasser la perte de charge du système (amenée d'air, clapet anti-retour, évacuation, terminal).
C1 — la ventouse directe
C'est la configuration la plus courante et la plus simple. Le terminal concentrique (air et fumées coaxiaux) traverse directement la paroi : horizontalement en façade ou verticalement en toiture. L'air et les fumées débouchent au même endroit, dans la même zone de pression. Le débouché est muni d'un déflecteur, et le conduit de raccordement entre l'appareil et le terminal doit être en métal (ou protégé par une gaine métallique).
Schéma d'après la fiche technique CERGA « Pas de gaine — remplacement d'un appareil » (fiche 5.1 « C1 configuration classique », fig. 15.1 et 15.2).
Débouché sous une saillie ou un balcon ? On prolonge le terminal au-delà de la saillie. Par vent fort, l'appareil risque alors de manquer d'air comburant : on ajoute une dalle d'environ 50 × 50 cm contre l'entrée d'air pour rétablir une montée de pression suffisante. Tenez aussi compte du panache de fumée, qui peut gêner visuellement les voisins du dessus.
C3 et C5 — un conduit neuf dans le bâtiment
Lorsqu'il faut monter jusqu'en toiture, on installe un conduit d'évacuation neuf, auto-porteur, dans une colonne technique — sans gaine maçonnée. Deux types selon le débouché de l'air :
C3 — air et fumées en même zone
Conduit concentrique (air + fumées coaxiaux) jusqu'au débouché en toiture. L'air et les fumées restent dans la même zone de pression. C'est l'équivalent vertical de la ventouse, sans cheminée existante.
C5 — air et fumées en zones différentes
Le conduit de fumées monte en toiture, mais l'air comburant est amené par un conduit dédié débouchant en façade latérale. Air et fumées sont alors dans des zones de pression différentes — ce qui impose le type C5.

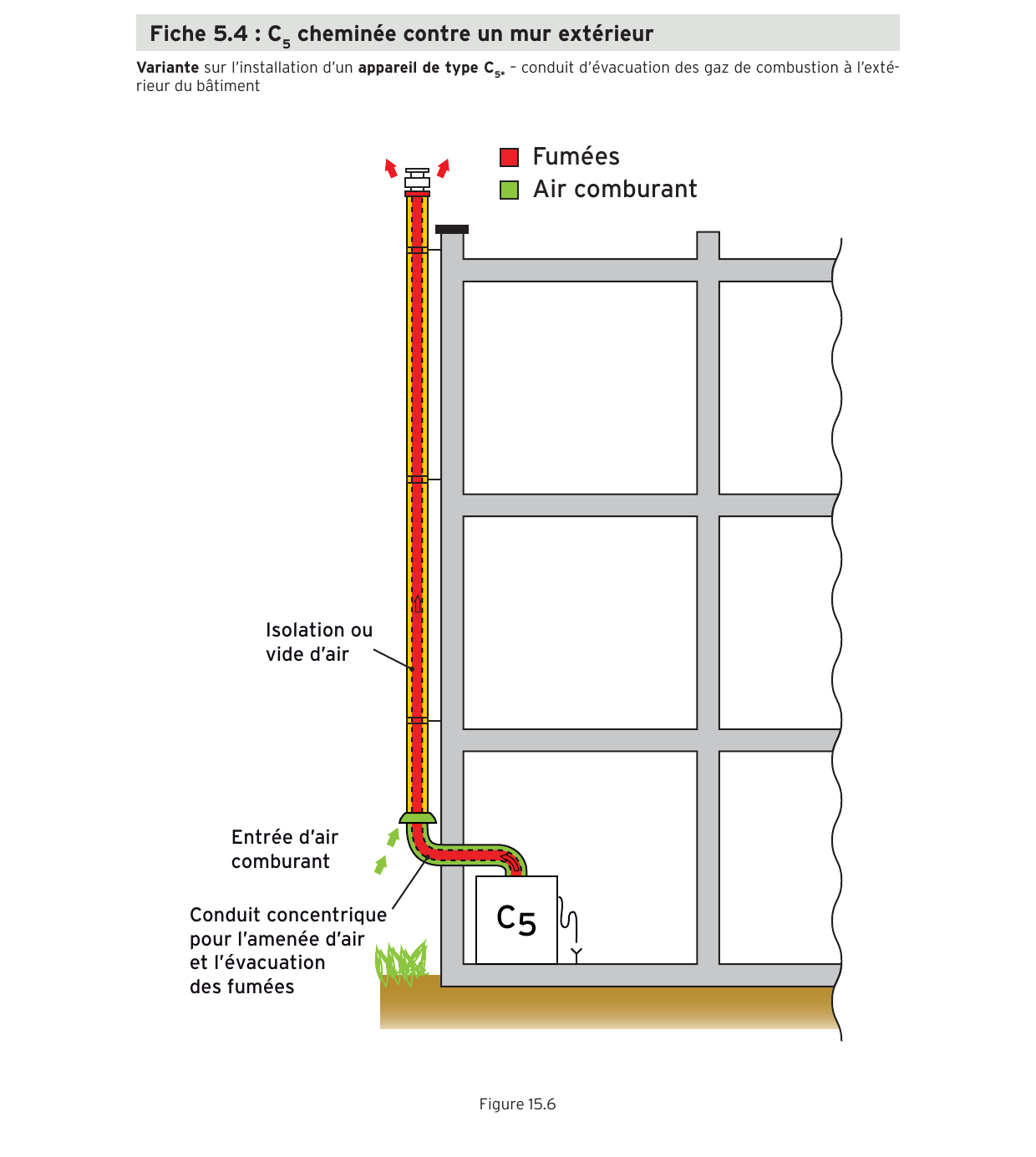

C5 — conduit contre un mur extérieur
Plutôt que de traverser le bâtiment, on fixe le conduit de fumées à l'extérieur, contre la façade. Deux exigences spécifiques : le conduit doit être fixé solidement et sa base soutenue, et il doit être de type à double paroi — avec vide d'air ou avec isolation — pour limiter le refroidissement des fumées. L'amenée d'air comburant se fait par un conduit concentrique en partie basse.
- Double paroi obligatoire : vide d'air ou isolation, pour éviter la condensation et le gel sur un conduit froid exposé.
- Fixation solide à la façade et base soutenue (le conduit porte son propre poids + le terminal).
- Protection contre le gel des condensats si le siphon est à l'extérieur : cordon chauffant (« tracing ») + isolation.
- Le conduit peut être habillé d'une cloison pour une finition esthétique.
- Liaison équipotentielle en pied de conduit.
Schéma d'après la fiche technique CERGA « Pas de gaine — remplacement d'un appareil » (fiche 5.4 « C5 cheminée contre un mur extérieur », fig. 15.6).

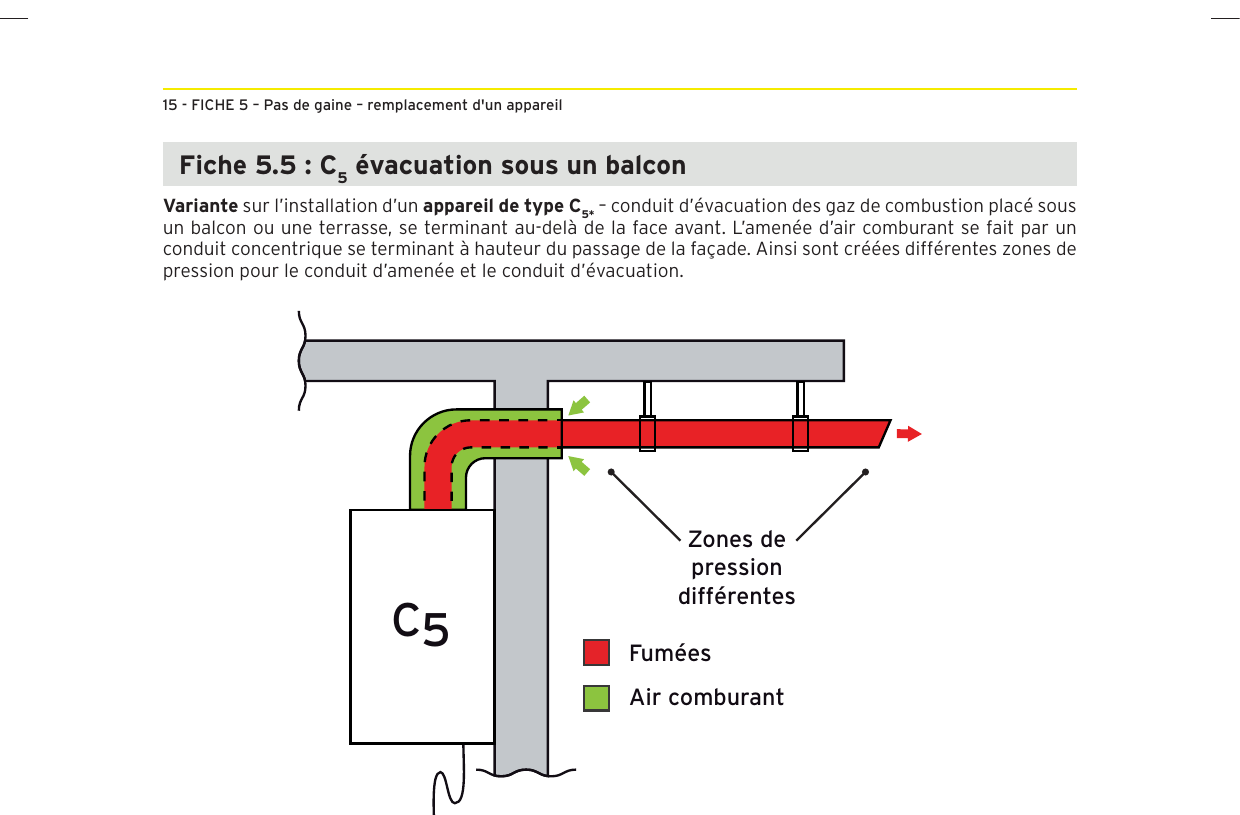

C5 — évacuation sous un balcon
Cas fréquent en appartement : les fumées sont rejetées au-delà de la face avant du balcon ou de la terrasse, tandis que l'air comburant est pris contre le mur, sous le balcon. L'entrée et la sortie de l'appareil se trouvent alors dans des zones de pression différentes : l'appareil doit obligatoirement être de type C5. L'amenée d'air se fait par un conduit concentrique se terminant à hauteur du passage de la façade.
Schéma d'après la fiche technique CERGA « Pas de gaine — remplacement d'un appareil » (fiche 5.5 « C5 évacuation sous un balcon », fig. 15.10).
Tableau récapitulatif des configurations sans cheminée
Synthèse des cinq configurations distinguées par le référentiel CERGA « pas de gaine — remplacement d'un appareil ». Toutes concernent un appareil étanche unique, dimensionné selon la NBN B61-002 ou la NBN EN 13384-1.
| Configuration | Débouché des fumées | Amenée d'air comburant | Point clé |
|---|---|---|---|
| C1 — ventouse directe | Terminal horizontal en façade, ou vertical en toiture | Même terminal concentrique — air et fumées dans la MÊME zone de pression | La solution la plus simple. Déflecteur au débouché ; sous une saillie, dalle ± 50 × 50 cm pour garantir l'apport d'air. |
| C3 — conduit neuf dans le bâtiment | Conduit vertical neuf jusqu'en toiture (sans gaine maçonnée) | Conduit concentrique (air + fumées coaxiaux) — même zone de pression | Tubage rigide auto-porteur dans une colonne technique. Débouché et terminal selon le fabricant. |
| C5 — conduit neuf dans le bâtiment | Conduit de fumées vertical neuf jusqu'en toiture | Conduit d'air dédié débouchant en façade latérale — zones de pression DIFFÉRENTES | Air et fumées peuvent déboucher dans des zones de pression différentes : c'est ce qui définit le C5. |
| C5 — conduit contre un mur extérieur | Conduit de fumées fixé à l'extérieur, contre la façade | Conduit concentrique, entrée d'air en partie basse | Conduit à DOUBLE PAROI (vide d'air ou isolation), base soutenue, fixation solide. Souvent habillé d'une cloison. |
| C5 — évacuation sous un balcon | Fumées rejetées au-delà de la face avant du balcon / de la terrasse | Air pris contre le mur, sous le balcon — zone de pression différente | Type C5 obligatoire (zones de pression différentes). Attention au panache de fumée (gêne visuelle pour les voisins). |
Le débouché du terminal doit respecter des distances minimales par rapport aux fenêtres, ouvertures et limites voisines — voir notre page distances de débouché de ventouse.
Ce que vérifie l'inspecteur Atlas Contrôle
Lors du contrôle gaz d'une installation sans cheminée, l'inspecteur croise plusieurs points :
- Cohérence entre le type d'appareil (C1, C3, C5) et la position des débouchés (mêmes zones de pression ou zones différentes) ;
- Distances réglementaires du terminal de ventouse (fenêtres, ouvertures, limites, entrées d'air voisines) ;
- Double paroi (vide d'air ou isolation), fixation et base soutenue d'un conduit placé à l'extérieur ;
- Étanchéité de la traversée de façade ou de toiture, et conduit de raccordement métallique ;
- Liaison équipotentielle, condensats au siphon et protection contre le gel si le siphon est à l'extérieur (cordon chauffant + isolation) ;
- Dimensionnement NBN B61-002 / NBN EN 13384-1 et, en surpression, conduit de classe « P ».
Le contrôle gaz domestique coûte 165 € TVAC. En cas de non-conformité, l'installateur corrige puis Atlas Contrôle réalise une contre-visite ciblée (95 € TVAC) et délivre un nouveau procès-verbal si la conformité est rétablie.
Questions fréquentes
Peut-on installer une chaudière au gaz s'il n'y a pas de cheminée ?
Oui. En l'absence de cheminée ou de gaine maçonnée réutilisable, une chaudière à condensation moderne s'évacue par une ventouse (appareil étanche de type C). Deux grandes familles existent : la ventouse directe de type C1, dont le terminal traverse simplement la façade (horizontalement) ou la toiture (verticalement), et le conduit neuf de type C3 ou C5, où l'on installe un conduit d'évacuation vertical neuf à travers le bâtiment ou contre un mur extérieur. Aucune cheminée existante n'est nécessaire : l'appareil prélève son air comburant à l'extérieur et rejette ses fumées à l'extérieur, en circuit étanche.
Quelle différence entre une ventouse C1, un appareil C3 et un appareil C5 ?
La différence tient à la position des terminaux d'air et de fumées, donc aux zones de pression. En C1, l'amenée d'air et le rejet des fumées se font au même endroit, dans la MÊME zone de pression (terminal concentrique horizontal en façade, ou vertical en toiture). En C3, l'appareil garde aussi air et fumées dans la même zone de pression, mais via un conduit vertical neuf qui débouche en toiture. En C5, l'air et les fumées débouchent dans des zones de pression DIFFÉRENTES (par exemple l'air en façade latérale et les fumées en toiture, ou les fumées au-delà d'un balcon et l'air sous le balcon). Ce choix dépend de la configuration du bâtiment et conditionne le type d'appareil à installer.
Peut-on sortir la ventouse en façade, et à quelles distances ?
Oui, une ventouse C1 peut déboucher horizontalement en façade, mais le débouché doit respecter des distances minimales par rapport aux fenêtres, ouvertures, limites de propriété et entrées d'air voisines. Ces distances sont détaillées sur notre page dédiée aux distances de débouché de ventouse. Cas particulier : lorsque le terminal se trouve sous une saillie ou un balcon, on prolonge le terminal au-delà de la saillie et l'on ajoute parfois une dalle d'environ 50 × 50 cm contre l'entrée d'air, afin de garantir une montée de pression suffisante pour aspirer assez d'air comburant par vent fort.
Un conduit d'évacuation placé contre un mur extérieur, est-ce autorisé ?
Oui, c'est une variante du C5 fréquente en rénovation lorsqu'on ne veut pas (ou ne peut pas) traverser le bâtiment. Le conduit de fumées est fixé solidement contre la façade, sa base est soutenue, et il doit être de type à DOUBLE PAROI — soit avec vide d'air, soit avec isolation — pour limiter le refroidissement des fumées et la condensation externe. L'amenée d'air comburant se fait par un conduit concentrique débouchant en partie basse. Esthétiquement, le conduit peut être habillé d'une cloison. Si le siphon de condensats se trouve à l'extérieur, une protection contre le gel est indispensable (cordon chauffant + isolation).
Faut-il évacuer les condensats d'une chaudière sans cheminée ?
Oui. Toute chaudière à condensation produit une eau acide qu'il faut raccorder, via un siphon, à l'égouttage interne du bâtiment, en un endroit où le débit d'eaux usées est suffisant. Pour un conduit collectif, on raccorde aussi le pied du conduit à l'égout via un siphon accessible pour l'inspection. Lorsque l'évacuation des condensats ou le siphon se trouvent à l'extérieur du bâtiment (conduit contre la façade, par exemple), une protection contre le gel est obligatoire : un cordon chauffant électrique (« tracing ») et une isolation protégeant le conduit, le siphon et le cordon contre l'humidité.
Le contrôle gaz Atlas Contrôle vérifie-t-il les installations sans cheminée ?
Oui. Lors du contrôle gaz, l'inspecteur Atlas Contrôle (BELAC n° 663-INSP) vérifie la cohérence entre le type d'appareil (C1, C3, C5) et la configuration du débouché, les distances réglementaires du terminal de ventouse, la double paroi et la fixation d'un conduit placé à l'extérieur, l'étanchéité des traversées de façade ou de toiture, la liaison équipotentielle, le raccordement des condensats au siphon (avec protection contre le gel si nécessaire) et le dimensionnement selon la NBN B61-002 ou la NBN EN 13384-1. Le contrôle gaz domestique coûte 165 € TVAC ; une éventuelle contre-visite après correction revient à 95 € TVAC.
