Cabines haute tension : composition, EPI et accès

Dans le domaine de la haute tension, il existe plusieurs types de cabines avec différents matériels à l’intérieur.

Types de cabine

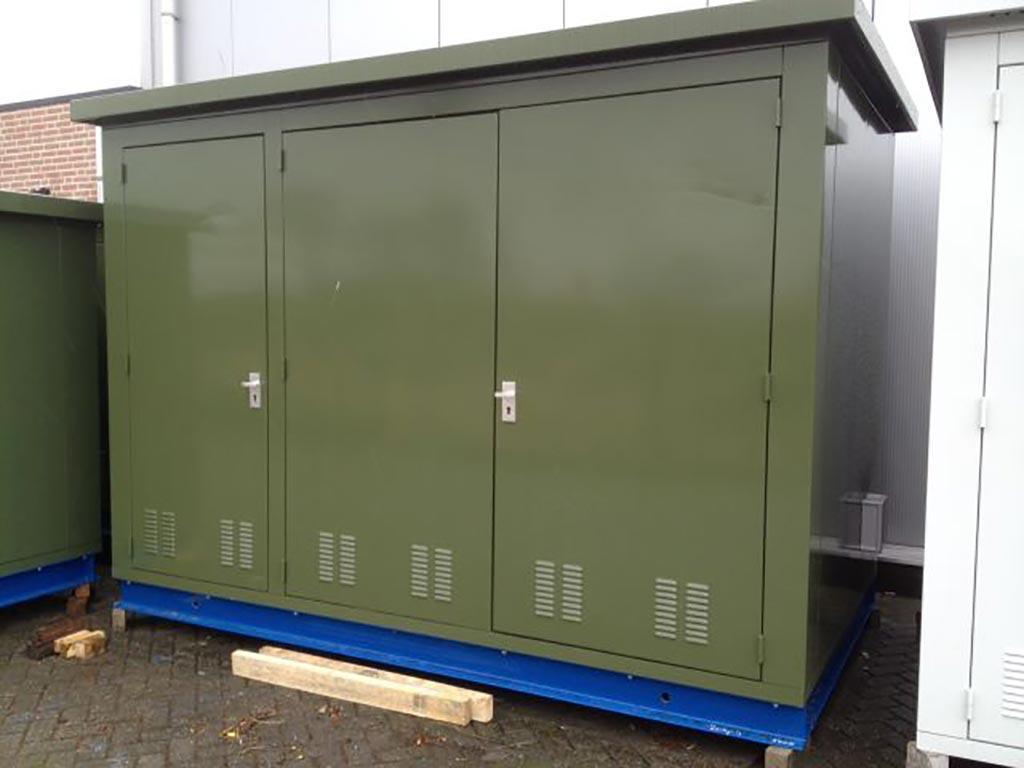

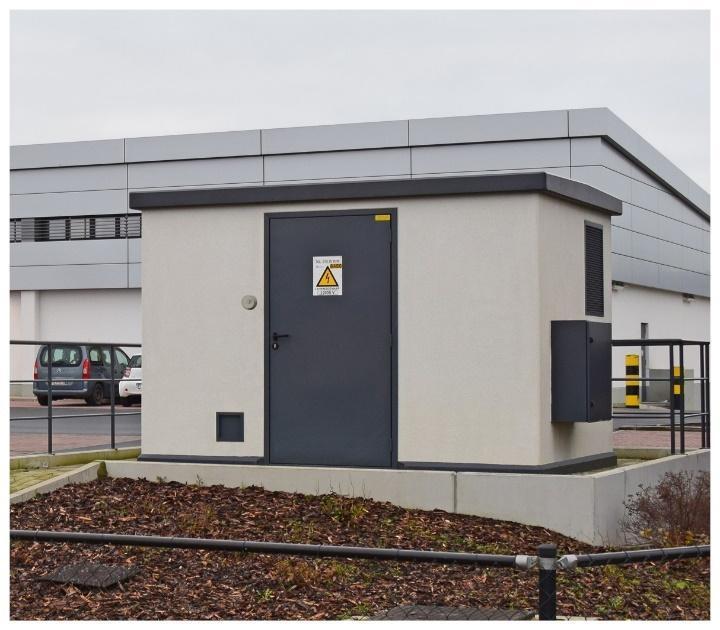

Cabine préfabriqué Cabine métallique

Une classification des locaux est réalisée suivant :

- leur résistance aux phénomènes de surpression (arc interne),

- leur conception architecturale

Les bâtiment répondent aux conditions

- Dans les locaux où la protection par éloignement est utilisée, une éclairage de sécurité est obligatoire;

- Dans les locaux des entreprises ou sont occupés des travailleurs visés à l’art. 28 du RGPT, un éclairage de secours est obligatoire.

- Des éléments isolants sont nécessaire pour le commande des appareils (pas de perche isolante pour une installation compacte);

Type de matériel

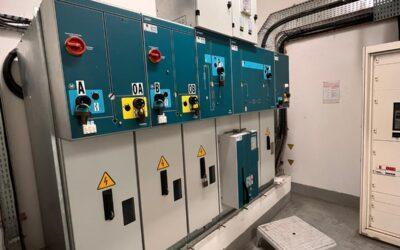

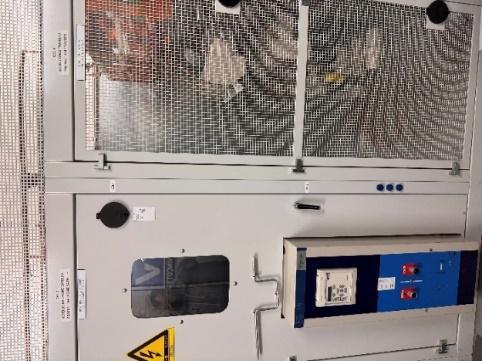

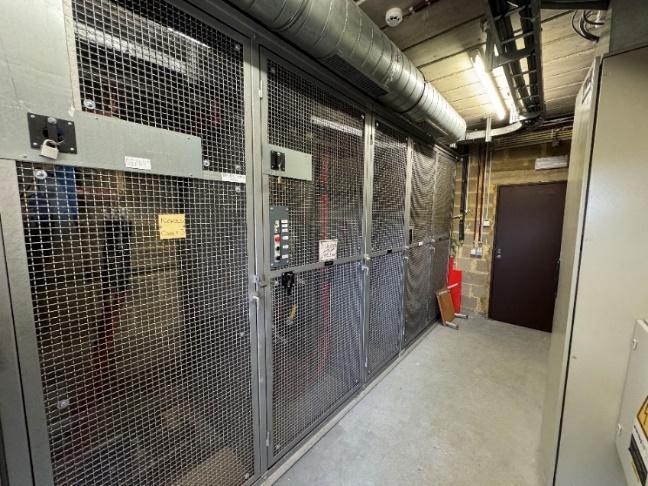

Matériel ouvert Matériel blindé

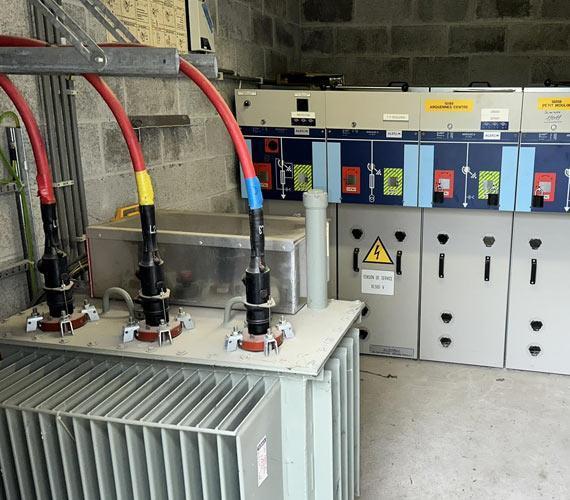

Rôle d’une cabine de transformation

La fonction principale d’une cabine haute tension est de transformer l’énergie électrique de haute tension en une énergie de tension utilisable par le(s) utilisateur(s). La cabine comprend en général :

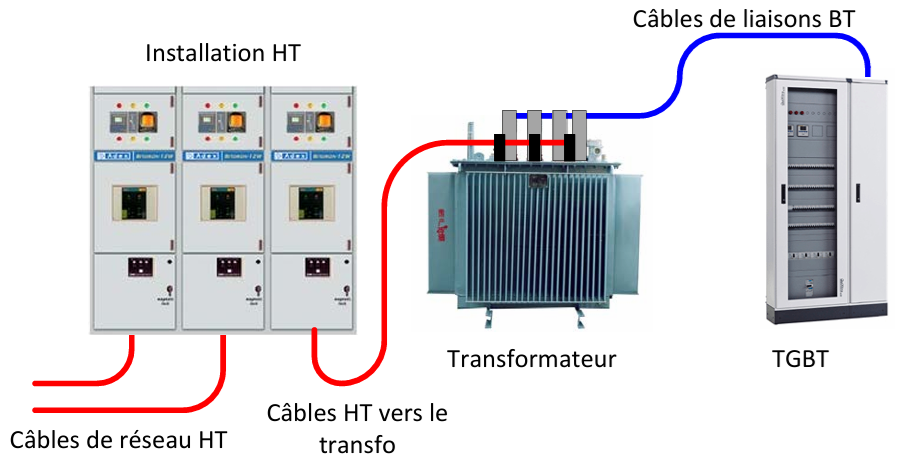

Principe de fonctionnement de la cabine :

L’énergie est distribuée à chaque cabine via des câbles de réseau HT. L’énergie nécessaire pour l’utilisation locale de cette cabine est transportée via des câbles HT de liaison vers le transformateur. L’énergie qui n’est pas nécessaire dans cette cabine est dirigée vers les cabines suivantes de la boucle via les câbles des FU (unité fonctionnelle) de départ HT. Le transformateur transforme l’énergie électrique HT vers une tension BT utilisable pour l’utilisateur. Le transformateur est relié au Tableau Général BT (TGBT) via des câbles BT de liaison. Le TGBT distribue alors l’énergie à travers les différents circuits secondaires BT. Les cabines du GRD et de l’utilisateur suivent ce principe mais se différencient selon les points suivants :

- La cabine de l’URD comprend une installation de comptage pour la facturation de l’énergie consommée

- La cabine de l’URD possède une protection générale afin de garantir la sélectivité avec le réseau du GRD

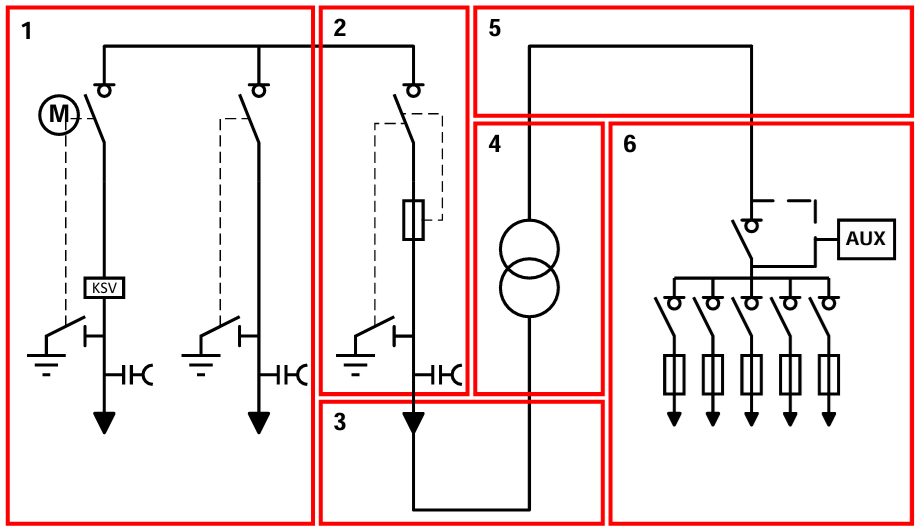

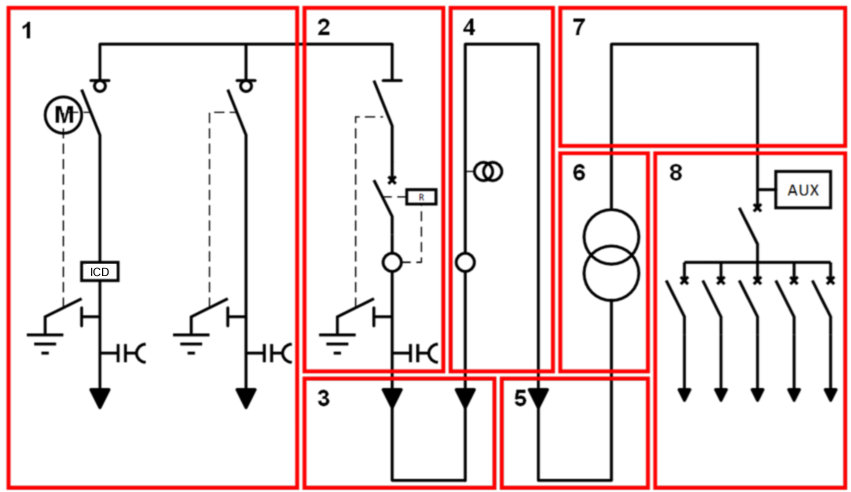

Composition d’une cabine haute tension client

Composition d’une cabine haute tension GRD :

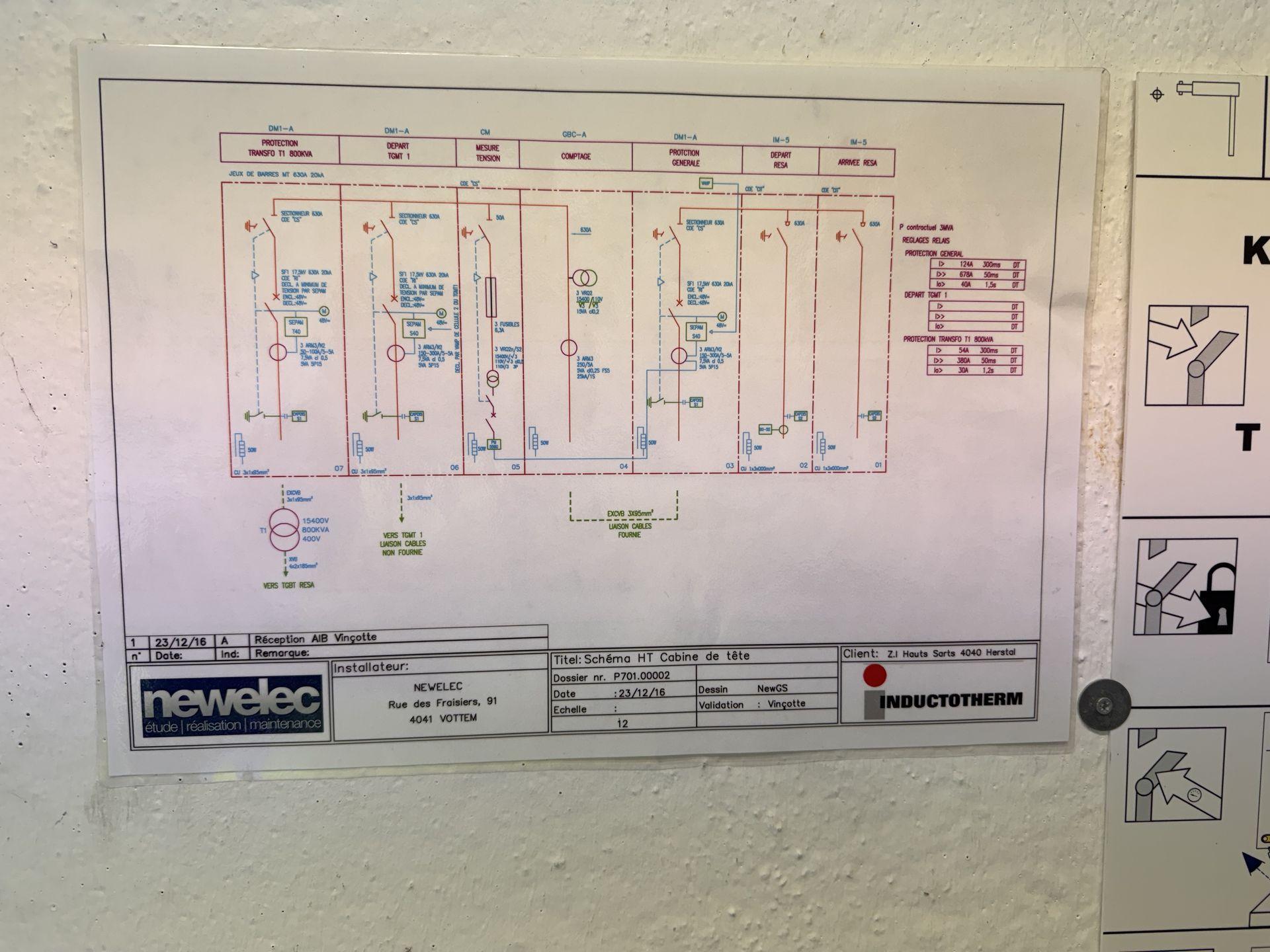

Sur les schémas, les informations comme les caractéristiques du matériel, la tension, le(s) courant(s) admissibles, les points de connexions, l’adresse de l’installation, l’exploitant,… doivent être mentionnées.

EPI & EPC :

Lors de la visite d’une cabine, il est nécessaire d’avoir au moyen deux protections en série (L2 9.3.3.2).

Il y a lieu de vérifier ces éléments lors du contrôle :

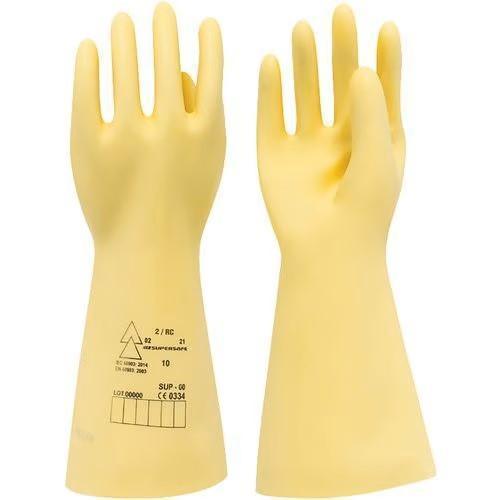

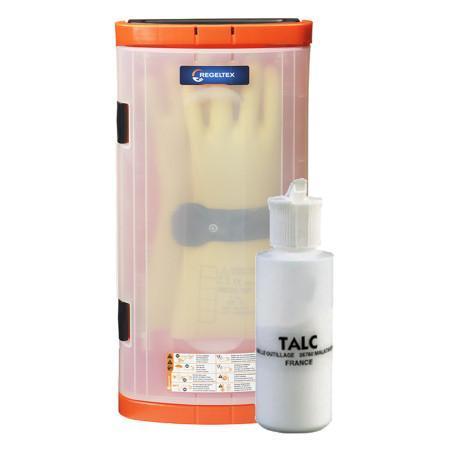

Dans la boite, le talc doit être présent car il fait partie de l’utilisation correcte des gants.

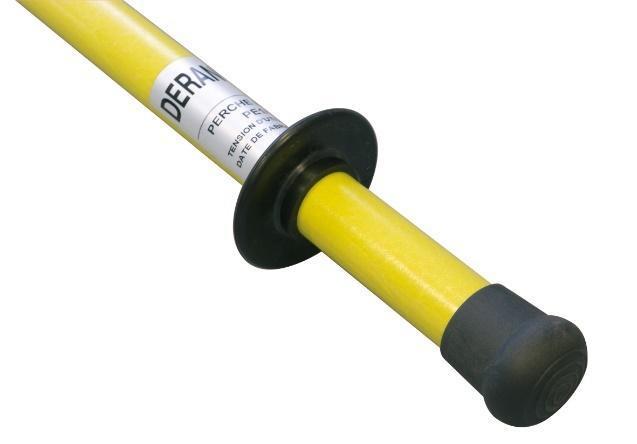

Perche isolante:

- La tension d’isolation doit correspondre avec la tension d’utilisation.

- Les perches prévues pour les manœuvres intérieures ont un isolateur, celles prévues pour l’extérieur en ont deux.

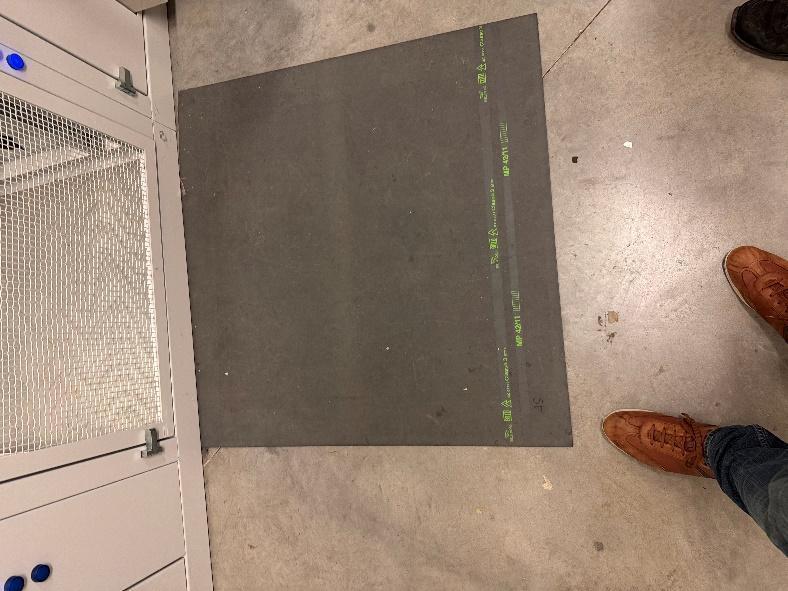

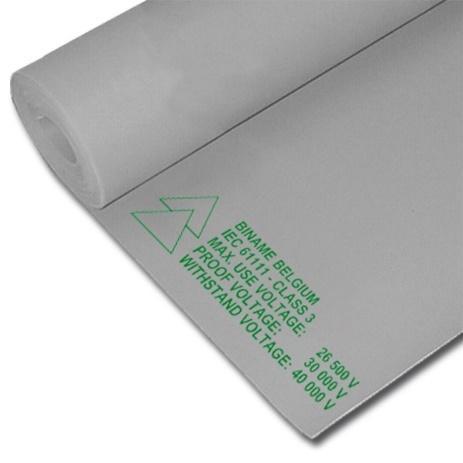

Tapis isolant :

- La tension d’isolation doit correspondre avec la tension d’utilisation.

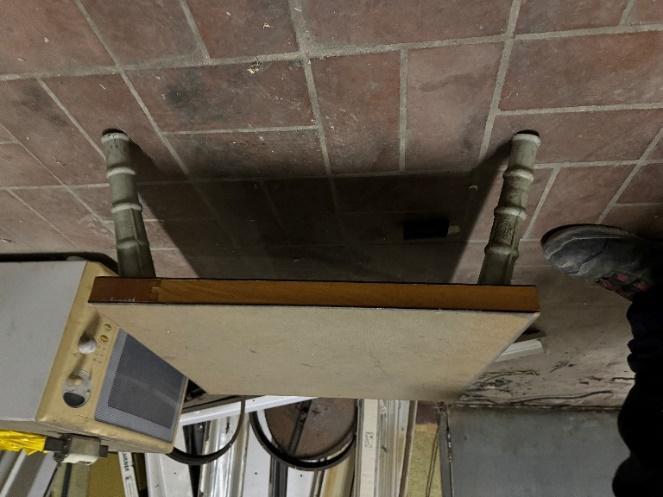

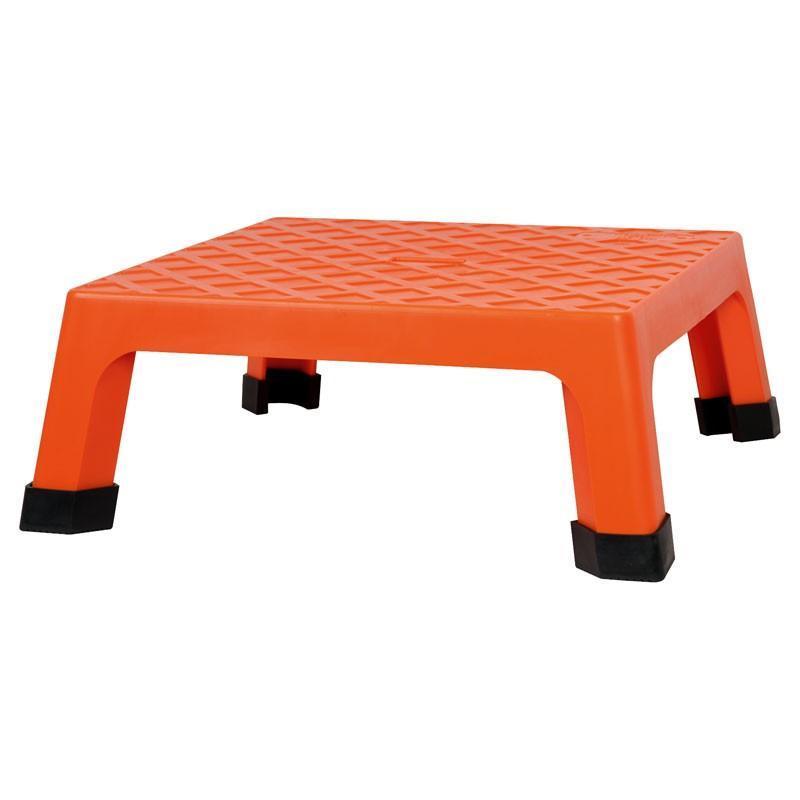

Tabouret

- Les tabourets prévus pour les manœuvres intérieures ont un isolateur, ceux prévus pour l’extérieur en ont deux.

- Le tabouret ne peut pas être percés

- La tension d’isolation doit correspondre avec la tension d’utilisation.

- Il doit être stable en tout temps

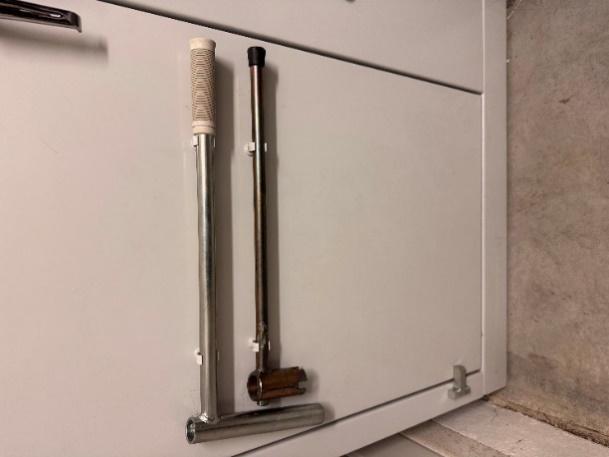

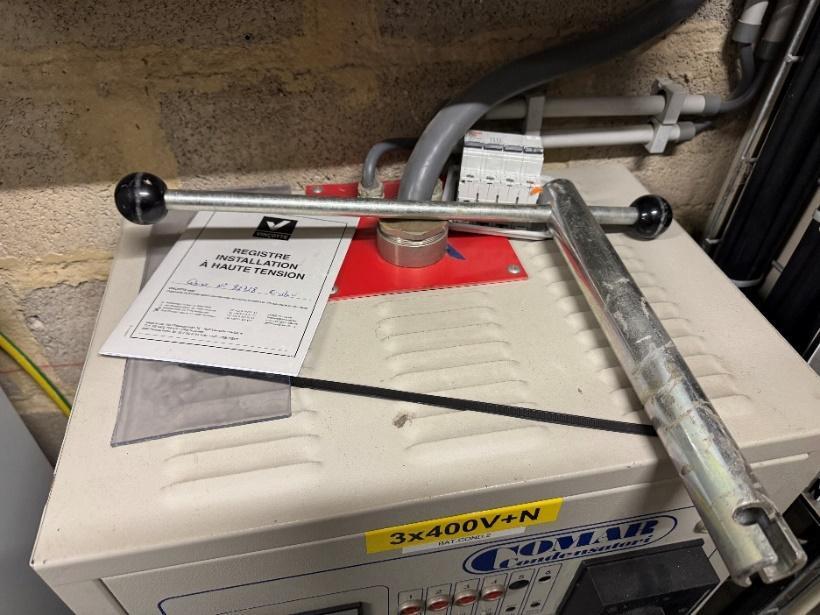

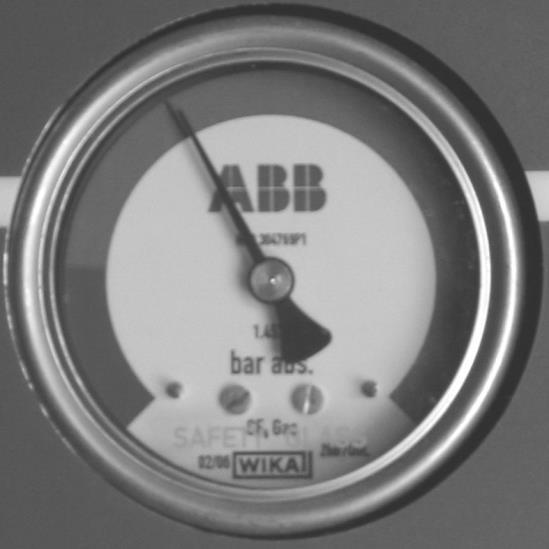

Instrument de manœuvre

Les instruments de manœuvre doivent être présents dans la cabine. Pour le matériel ouvert, la perche est utilisée, pour le matériel blindé les outils de manœuvre sont accessibles.

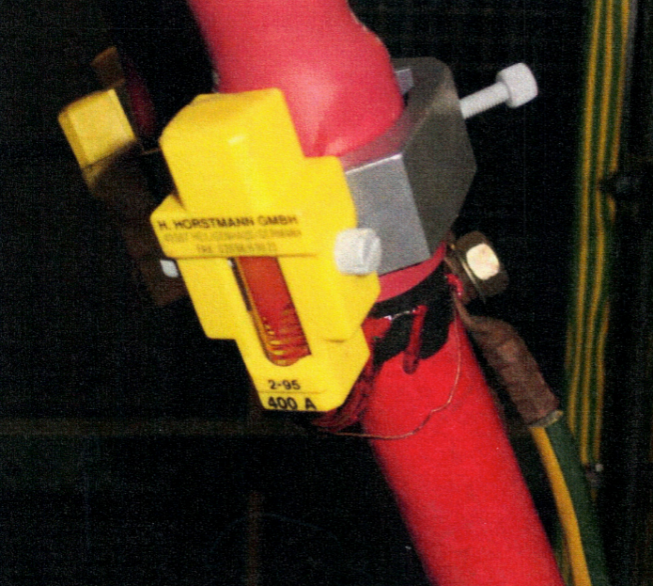

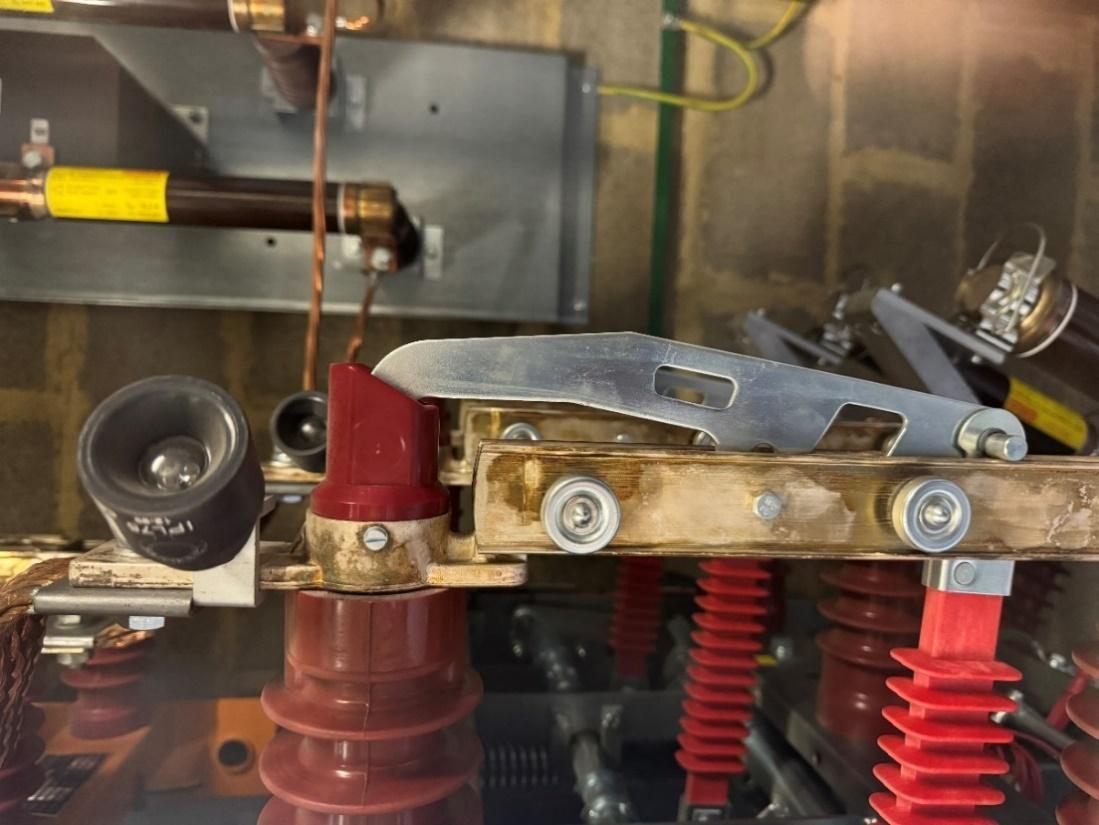

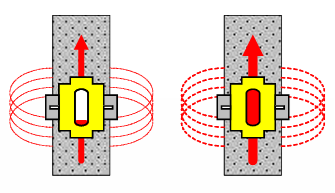

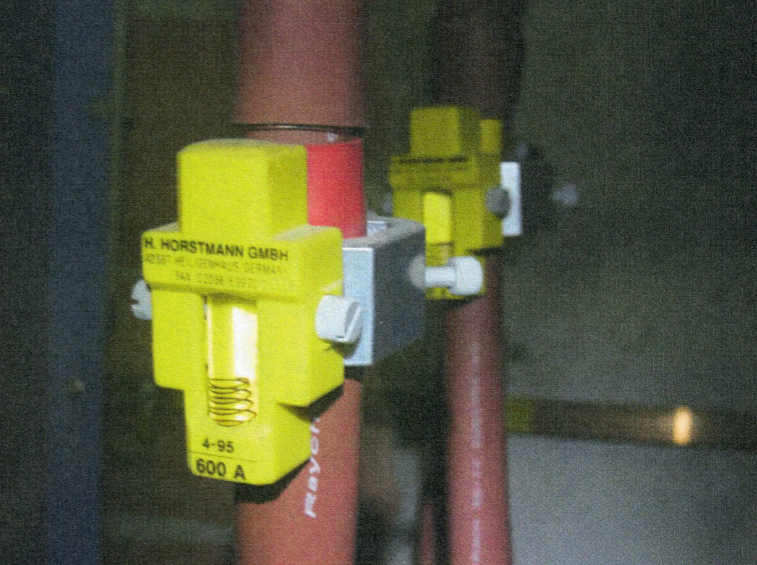

Avec un court-circuit le ressort se détend, et un liquide rouge rougit le verre pendant un temps. De cette façon le(s) phase(s) en court-circuit(s) est (sont) indiqué(s).

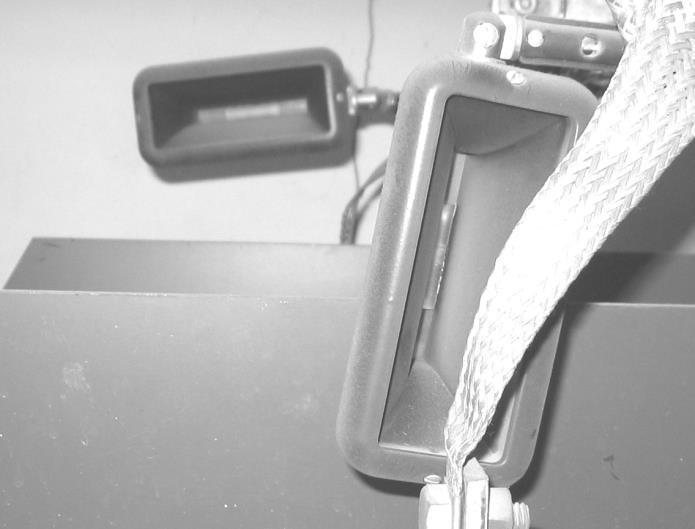

La lampe s’allume quand le jeu de barres est sous tension.

Une zone d’une largeur de 1,25 m minimum aux accès de la cabine doit toujours être libre. Cette aire est carrelée, dallée, bétonnée ou asphaltée. Elle est en surplomb de 10 cm par rapport au sol environnant et présente une pente vers l’extérieur permettant d’empêcher la stagnation de l’eau.

Le sol du chemin d’accès est régulier et antidérapant et peut supporter les charges fixes et mobiles inhérentes à la présence, à la mise en place et à l'entretien du matériel (min. 1500 kg et, le cas échéant, 3000 kg sur le passage de mise en place du transformateur).

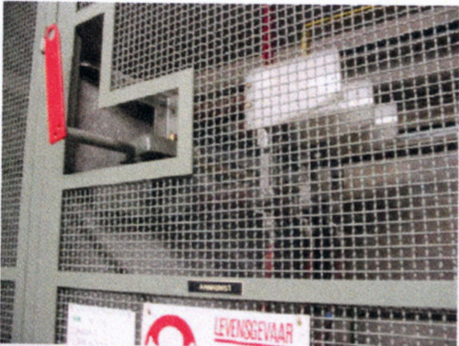

Ouverture fonctionnelle

Toutes les ouvertures fonctionnelles des cabines haute tension doivent être obturées lorsqu’elles ne sont pas utilisées (passage de câbles, ventilation,…)

Les fenêtres sont prohibées à moins que des dispositions ne soient prises pour éviter soit le bris de vitres, soit éliminer le danger pouvant résulter d’un bris de vitre. Elles sont fixes ou conçues de telle sorte qu’en cas d’ouverture, tout danger de contact avec une partie active non protégée soit impossible.

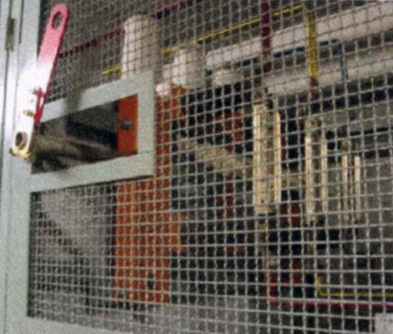

Les ouvertures fonctionnelles servant à la manœuvre doit respecter les dimensions mentionnées dans le point concernant les contacts directs.

Exemple :

Portes cabine

Les portes des cabines haute tension doivent être munis des informations suivantes :

- Plaques indicatrices en haute tension (L2 3.1.3.)

- Panneaux d’avertissement contre les dangers des installations électriques (L2 9.4.1.)

- Panneaux d’informations (L2 9.4.3.) :

- n° du GRD

- dénomination de la cabine ou du poste

- Affichage de la tension de service sur la porte d’accès (pourrait être affiché à l’intérieur)

Les portes d’accès installées dans les cloisons s’ouvrent vers l’extérieur. Elles doivent pouvoir en tout temps être ouvertes de l’intérieur sans clé.

Dans les lieux ordinaires accessibles au public, les parties constitutives des enveloppes et obstacles sont telles qu’elles ne peuvent pas être démontées de l’extérieur. La ou les portes qu’ils comportent sont fermées au moyen d’une serrure de sécurité ou de tout autre système de fermeture présentant au moins les mêmes garanties.

Lorsqu’un lieu du service électrique jouxte directement un lieu ordinaire accessible au public, la ou les portes ou barrières séparant ces deux lieux sont soit surveillées, soit fermées au moyen d’une serrure de sécurité ou de tout autre système de fermeture présentant au moins les mêmes garanties.

A l’intérieur de la cabine, la porte doit pouvoir être ouverte soit :

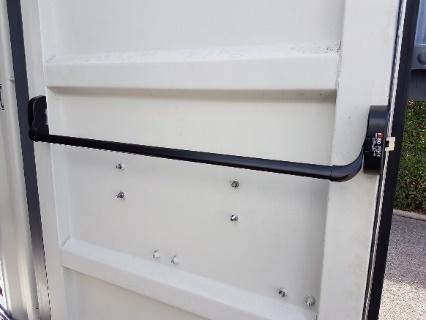

- Par une barre antipanique

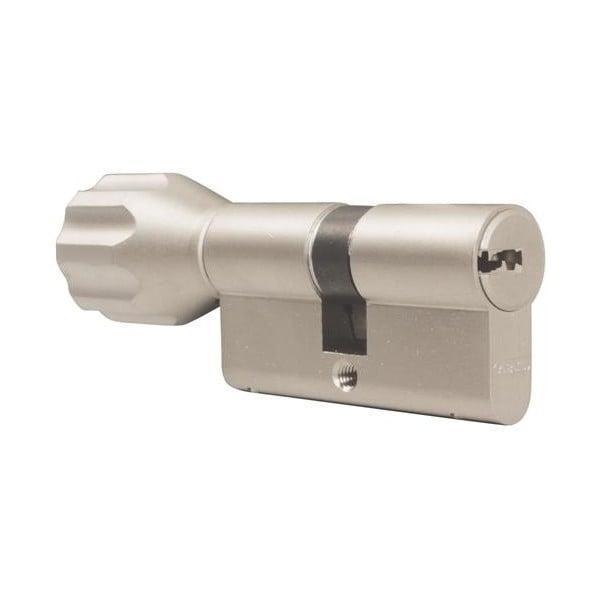

- Serrure sans clé

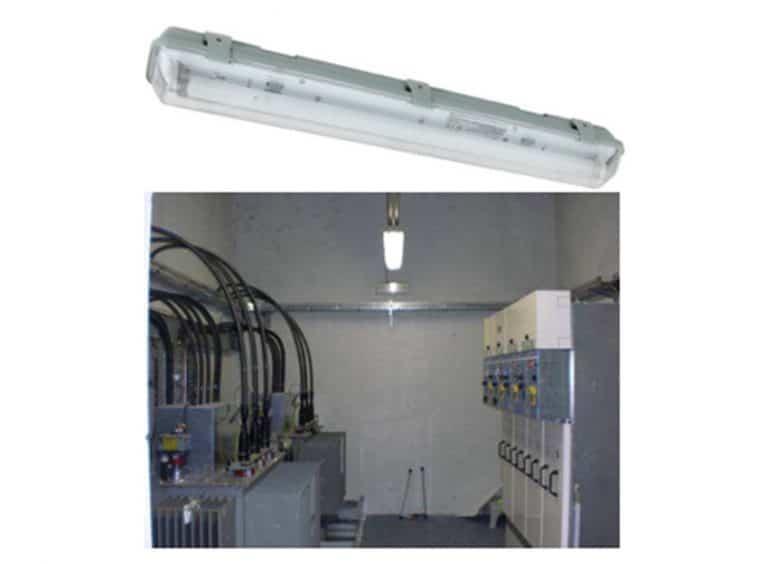

Eclairage & éclairage de secours

Le lieu du service électrique installé dans un local est pourvu d’un éclairage artificiel fixe.

Dans les locaux où la protection par éloignement est utilisée, les mesures nécessaires sont prises pour permettre l’évacuation de manière sûre des personnes au cas où l’éclairage fait défaut.

Panneau secours

Il est obligatoire d’afficher les instructions écrites nécessaires pour assurer tant la sécurité des personnes que le sauvetage en cas d’accident. Le panneau doit être affiché dans la langue de l’emplacement où se situe la cabine haute tension.

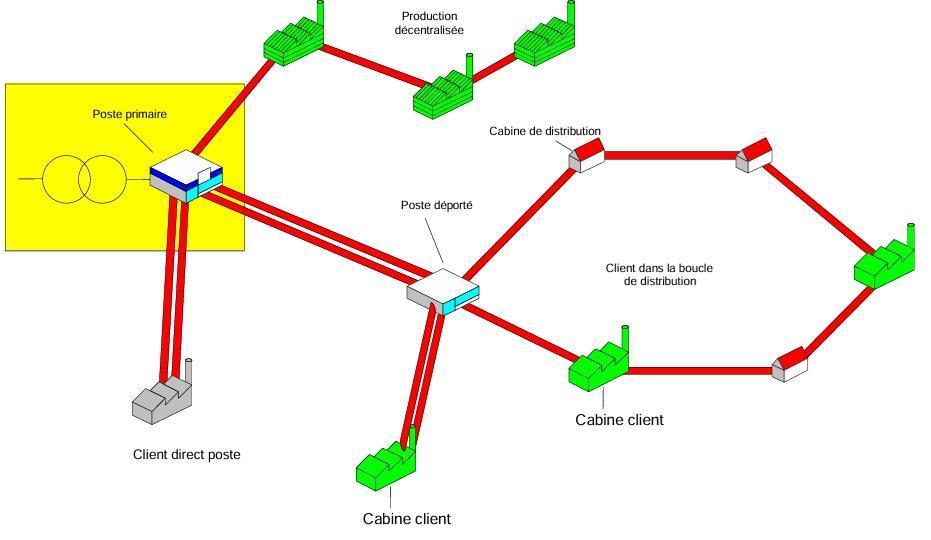

Interconnexion des cabines

Les cabines haute sont raccordées pour pouvoir être « bouclé ». En cas de panne ou de coupure sur une cabine, les cabines avoisinantes peuvent être remises en service par le bouclage.

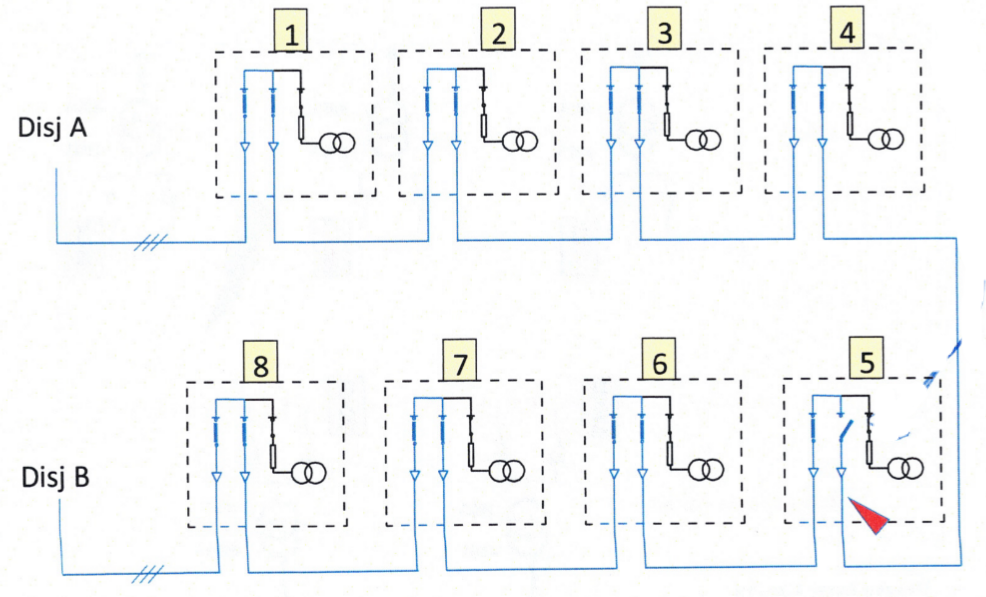

Exemple : Si le disjoncteur de la cabine 5 est ouvert, il est possible d’alimenter l’ensemble des autres cabines. Il faut donc être attentif lors des manœuvres car le courant peut-être rétablit par bouclage.
