Modes de pose des canalisations électriques HT

Modes de pose autorisés des canalisations électriques.

Pour tous les domaines de tension:

en lignes aériennes

en canalisations souterraines

enterrés directement enterrés avec protection mécanique

enterrés dans des fourreaux

Protection contre les contacts directs.

Tout câble souterrain est protégé:

- Sur tout son parcours par une couverture en matériaux durables et résistants,

- destinée à le préserver de l’atteinte des outils lors des fouilles;

- comportent un écran de protection électrique mis à la terre, dans les cas de câbles du type armé, l’armature peut servir à cette fin ;

- La coordination entre les dispositifs de protection et les sections de l’écran de protection est telle que les canalisations sont protégées suffisamment contre les avaries qui pourraient leur occasionner un défaut de terre ou un court-circuit.

- La profondeur d’enfouissement minimale est 60 cm pour las câbles haute tension du 1° catégorie (1.000 V < Un ≤ 50.000 V);

- La profondeur d’enfouissement minimale est 100 cm pour las câbles haute tension du 2° catégorie (Un > 50.000 V);

- Lorsque la pose de câbles souterrains nécessite le percement de murs ou parois, la percée sera soigneusement obturée après la pose

- Au voisinage et au croisement des câbles souterrains de télécommunication, tout câble d’énergie est posé de manière à se trouver, en chacun de ses points à 50 cm au moins des câbles de télécommunication existant au moment de la pose.

- Si une telle disposition n’est pas réalisable, une dérogation peut être octroyée par les ministres intéressés ou les fonctionnaires qu’ils désignent à cet effet;

- Au voisinage des conduits de gaz, les mesures nécessaires sont prises pour éviter les accumulations de gaz dans les regards ou trous d’homme, dans ce voisinage, l’emploi de fourreaux pour la protection des câbles armés souterrain est évité

- Les qualités des jonctions entre les différents tronçons d’un câble ou entre un câble et une ligne électrique présentent un isolement et une hermétique au moins égale à celles du câble lui-même et ce, conformément aux règles de l’art.

Repérage des câbles souterrains.

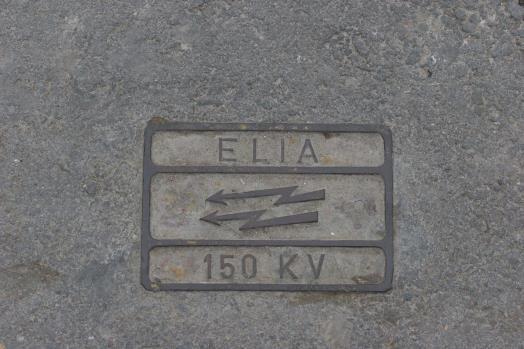

- La présence d’un câble est signalé de manière visible et durable;

- Si l’alignement a plus de 200 m de longueur, des repères intermédiaires sont placés au moins tous les 200 m. Des repères sont également placés aux extrémités des courbes

- La superficie des repères n’est pas inférieure à 0,01 m² (côté 10cm), la plus petite dimension n’est pas inférieure à 0,08 m;

- La position des câbles doit être indiquée sur des plans

Protection contre les contacts directs est assurée par:

- Protection complète par isolation;

- Protection par éloignement, complétée dans certains cas en avertissant du danger

- par des panneaux d’interdiction et en rendant difficile l’escalade des supports.

Si les lignes sont constituées de câbles munis d’une armure réalisée conformément aux règles de l’art, une protection complète contre les contacts directs est assurée pour autant que, en plus, la coordination entre les dispositifs de protection et les sections du circuit de protection soit telle que les canalisations soient suffisamment protégées contre les avaries que pourraient leur occasionner un défaut de terre ou un court-circuit.

Distances:

- Distances minimales de base pour divers types de lignes:

- Voies publiques longées: 6m du sol;

- Voies publiques traversées: 7 m du sol;

- Cours, jardins et terrains surplombés: 6m du sol.

Majoration des distances pour les lignes à conducteurs nus ou assimilés:

Haute tension 1° catégorie:

- Vois publiques: 1 m + 6 m = 7 m

- Cours, jardins et terrains: 0 m + 6 m = 6 m.

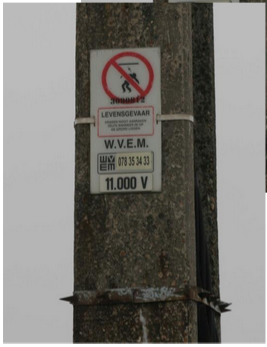

Sur chaque support des lignes nues:

- Panneau d’interdiction circulaire – en bordure et en diagonale un bande rouge, au centre sur fond blanc, le symbole noir se composant d’un trait représentant une pièce sous tension, un éclair et une silhouette d’homme

- Dans les agglomérations: panneaux supplémentaires: ‘Ne pas toucher au fils, même tombés à terre’;

- Numéro complet de raccordement téléphonique de l’entreprise distributrice.

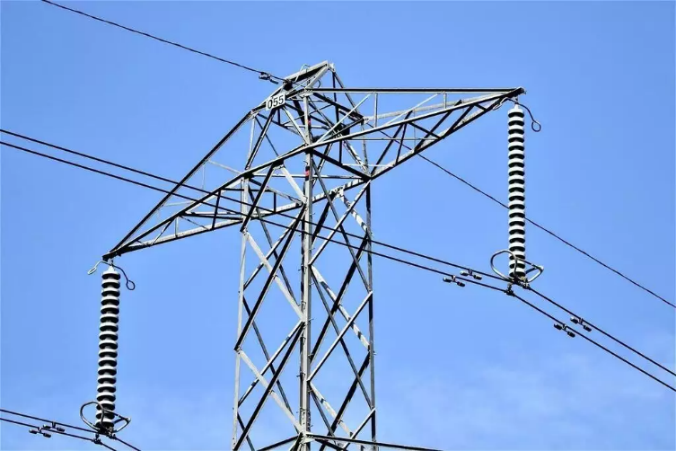

Tous les supports des lignes électriques à haute tension sont numérotés.

Les supports aisés à escaler sont pourvus à une hauteur d’au moins 3 m au-dessus du sol et à une distance de 2 m au moins des conducteurs, d’un dispositif rend l’escalade difficile sans moyens spéciaux.

Montage des canalisations

Protection contre les chocs électriques par contacts indirects:

Pour la montage des câbles sur les murs et étagères on peut seulement utiliser les câbles avec une armure. L’armure est à relier avec la prise de terre haute tension.

Câbles non armés: la montage est à exécuter avec les colliers isolants.
