Cheminée gaz en immeuble : conduits individuels côte à côte ou évacuation collective
Remplacer les chaudières au gaz d'un immeuble à appartements oblige à repenser les gaines de cheminée partagées. Trois familles de solutions existent : insérer des conduits individuels côte à côte (remplacement partiel, B11* sur gaines séparées), garder un B11* dans la même gaine collective que de nouveaux C5/C8/B2-B3, ou réutiliser un conduit collectif / shunt en évacuation collective lorsque tous les appareils sont remplacés (C3, système collectif C4 « 3CE / CLV », variante C9). Cette page détaille les règles CERGA que les inspecteurs Atlas Contrôle (BELAC n° 663-INSP) vérifient sur site, à partir des normes NBN B61-002, NBN EN 13384-1 et -2.
Pourquoi l'immeuble est un cas à part
En maison individuelle, on tube une seule cheminée pour un seul appareil — c'est l'objet de notre page tubage de cheminée gaz. En immeuble, plusieurs appartements se partagent un massif de cheminée regroupant plusieurs gaines verticales, parfois un conduit collectif ou un conduit shunt sur lesquels étaient raccordés des appareils atmosphériques d'origine.
Le passage à la condensation change la donne : les fumées deviennent froides, humides et acides, les appareils fonctionnent en surpression, et il devient impossible de les raccorder en vrac sur l'ancien conduit collectif partagé avec un appareil en tirage naturel. La réglementation impose donc de choisir entre deux approches, selon que l'on remplace une partie ou la totalité des appareils du bâtiment.
Le rôle de la gaine maçonnée diffère d'un cas à l'autre : tantôt elle achemine l'air comburant vers les appareils (C9 et sa variante collective), tantôt elle est simplement ventilée / aérée autour des conduits insérés (C5, C3, B2/B3). Comprendre ce rôle est la clé de tout le dossier en copropriété.
Trois scénarios selon l'ampleur du remplacement
Le référentiel CERGA distingue trois situations. Deux questions suffisent à s'y retrouver : remplace-t-on tous les appareils du bâtiment d'un coup, ou seulement certains ? Et les anciens B11* conservés restent-ils sur des gaines séparées, ou partagent-ils la gaine collective des appareils neufs ?
Partiel · gaines séparées
A · Conduits individuels côte à côte
Chaque appareil neuf reçoit son propre conduit, inséré dans sa propre gaine du massif de cheminée. On peut conserver d'anciens appareils atmosphériques B11* sur les gaines adjacentes, à condition qu'ils restent isolés sur leurs conduits.
Variantes : C9 + B11*, C5 + B11*, B2/B3 + B11* (avec ou sans ventilation supplémentaire du local).
Remplacement total
B · Évacuation collective
Tous les appareils sont remplacés simultanément. On peut alors réutiliser un conduit collectif ou un conduit shunt existant avec des appareils étanches modernes, la gaine servant d'aération ou d'amenée d'air.
Variantes : C3 parallèle/concentrique, système collectif C4 « 3CE » et « CLV », variante C9 (C92/C93), VMC gaz.
Partiel · gaine collective
C · Garder un B11* dans la gaine collective
On conserve un ou plusieurs B11* et on remplace les autres par des appareils C5, C8, B2 ou B3 dont les conduits passent dans la même gaine collective — possible car ces neufs ne tirent pas leur air comburant de la gaine.
Variantes : C5 + B11*, C8 + B11*, B2/B3 + B11* (le B11* conservé est re-tubé en classe « P »).
Scénario A — remplacement partiel
Conduits individuels côte à côte
On insère un conduit d'évacuation neuf dans chaque gaine concernée, tandis que les anciens appareils B11* atmosphériques conservés restent raccordés à leurs propres gaines voisines. Le type d'appareil neuf détermine le rôle de sa gaine — d'où la typologie A / B / C.

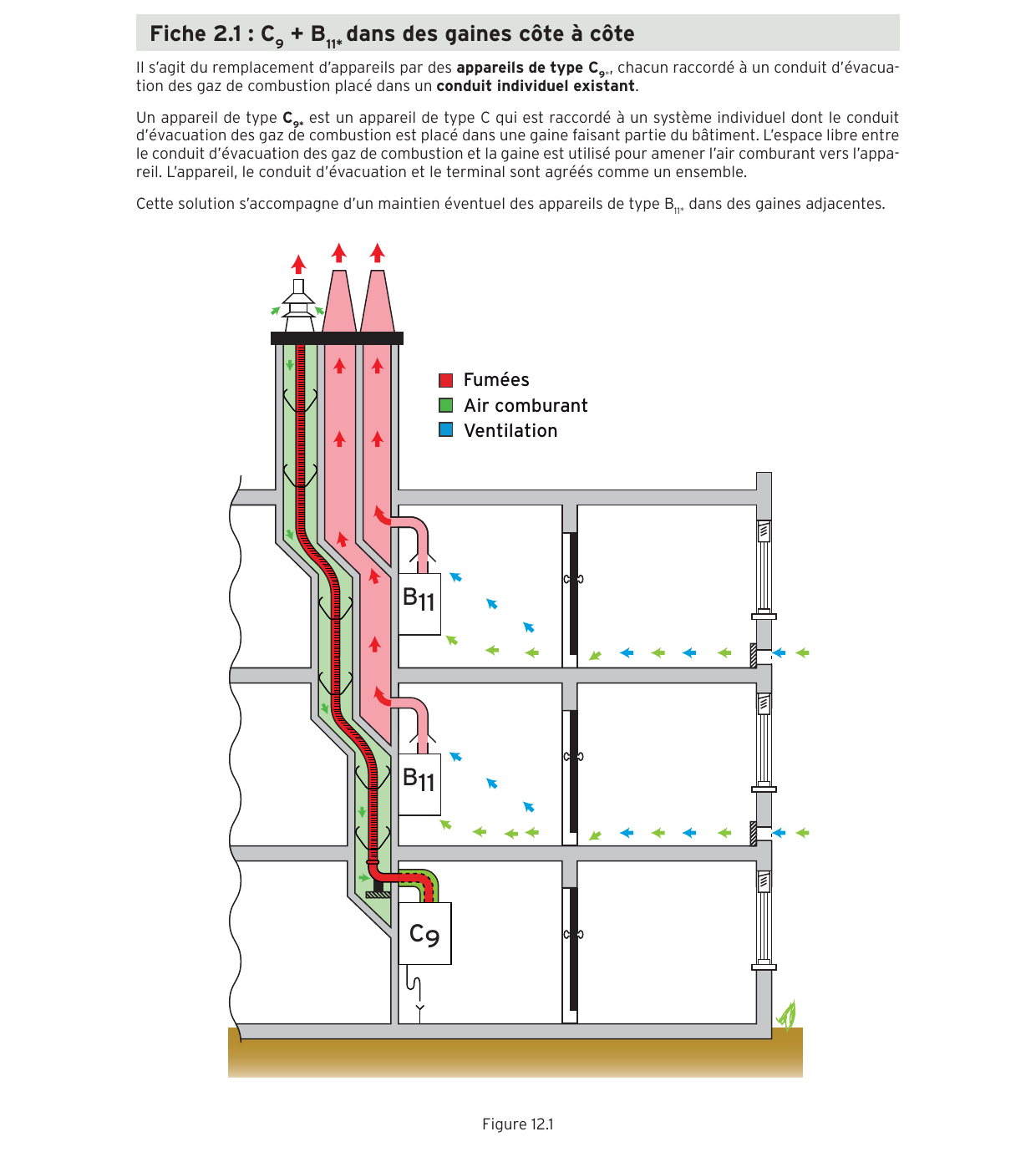

C9 + B11*
L'air comburant du C9 descend dans l'espace gaine ↔ tubage ; les fumées remontent dans le tubage. Appareil, conduit et terminal agréés en ensemble. Section d'air ≥ 1,5× la surface des fumées.

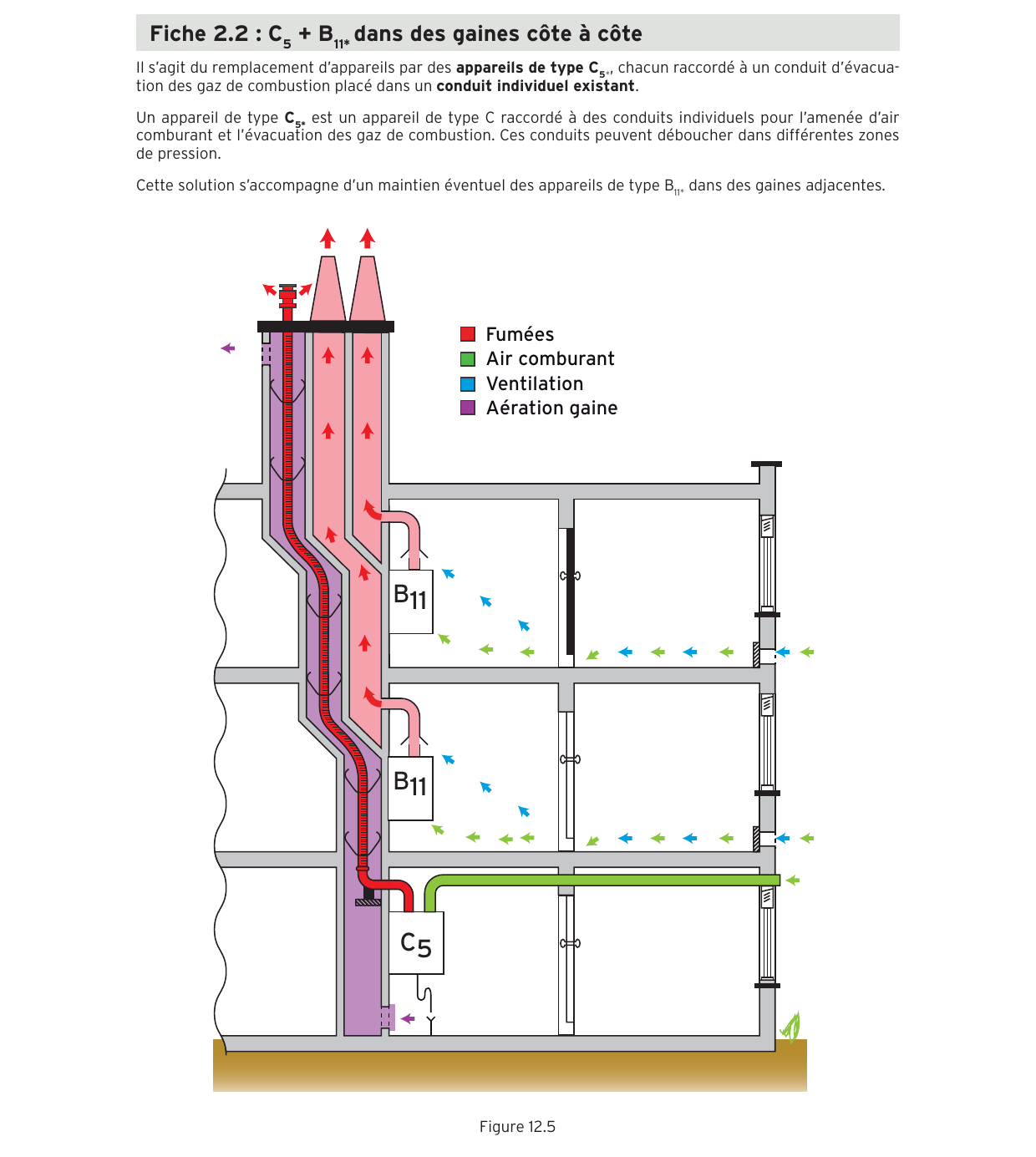

C5 + B11*
Air et fumées passent par deux conduits individuels, qui peuvent déboucher dans des zones de pression différentes. La gaine est simplement ventilée (50 cm²).

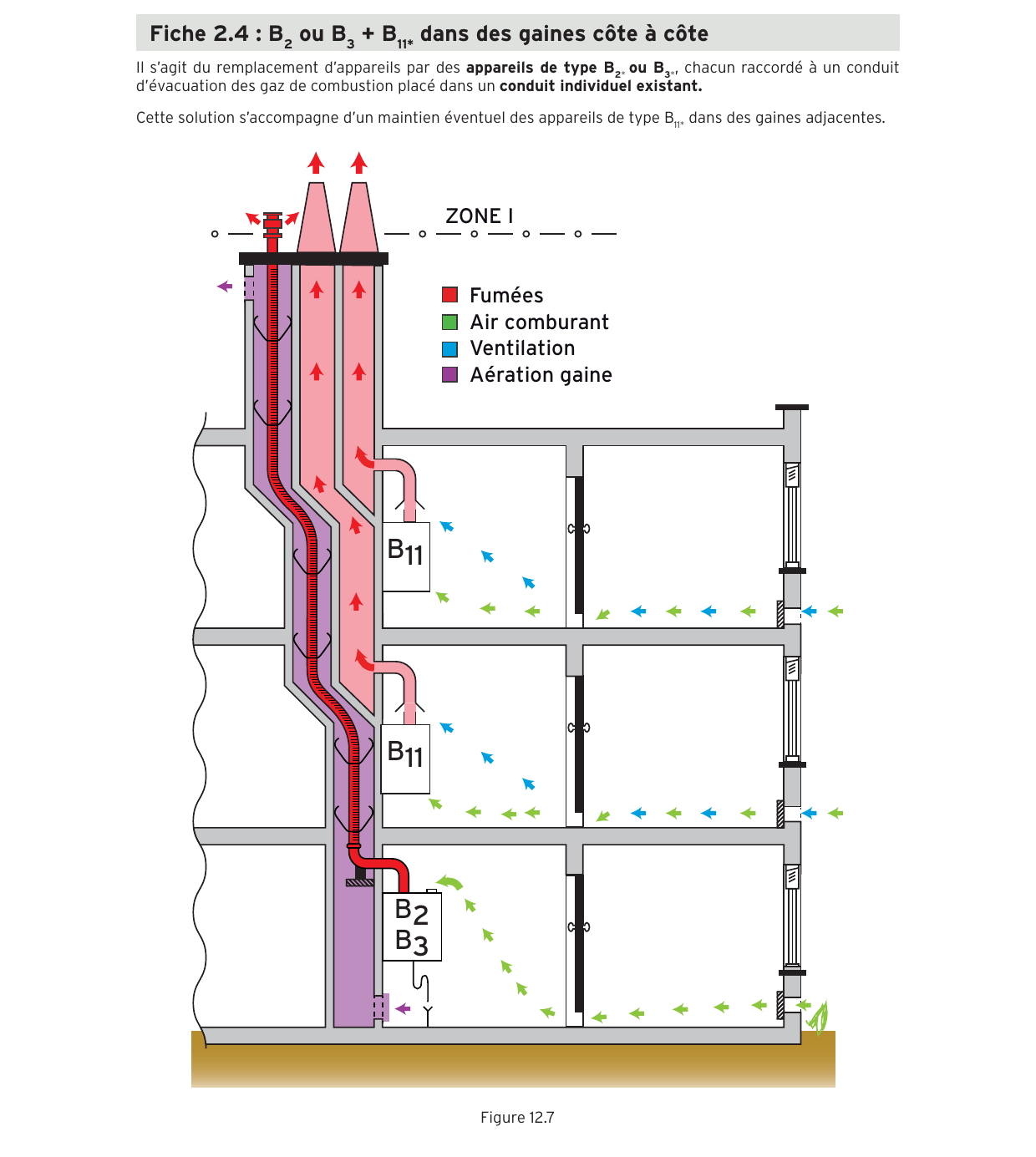

B2 / B3 + B11*
L'appareil prélève l'air comburant dans le local. Le local doit être ventilé selon la NBN D 51-003 ; une ventilation supplémentaire est parfois exigée.
Schémas d'après les fiches techniques CERGA « Gaine avec plusieurs conduits individuels » (fiches 2.1, 2.2 et 2.4). Légende : fumées · air comburant · ventilation · aération de la gaine.
Ventilation supplémentaire du local (B2/B3) : le piège du ventilateur mécanique
Quand des appareils B2/B3 exigent une ventilation supplémentaire de l'espace d'installation, elle doit réunir trois conditions simultanées : une grille non obturable de 150 cm² vers l'extérieur, un orifice de 150 cm² en haut du local entre le local et la gaine, et une ouverture de 150 cm² au-dessus de la toiture dans la gaine. Surtout, dès que l'immeuble possède une ventilation mécanique générale (système B, C ou D), la gaine contenant les conduits d'évacuation ne peut pas servir à la ventilation du local : un ventilateur mécanique prélevant dans cette gaine est proscrit. C'est une non-conformité fréquente dans les rénovations d'immeubles équipés d'une VMC.
Scénario B — remplacement total
Évacuation collective : réutiliser le conduit collectif ou shunt
Lorsque tous les appareils de l'immeuble sont remplacés en même temps, on peut réutiliser le conduit collectif ou le conduit shunt existant pour y faire passer des conduits individuels d'appareils étanches modernes. La paroi « shunt » est percée pour laisser passer les conduits ; l'espace restant assure l'aération de la gaine et, en variante C9, l'amenée d'air comburant.

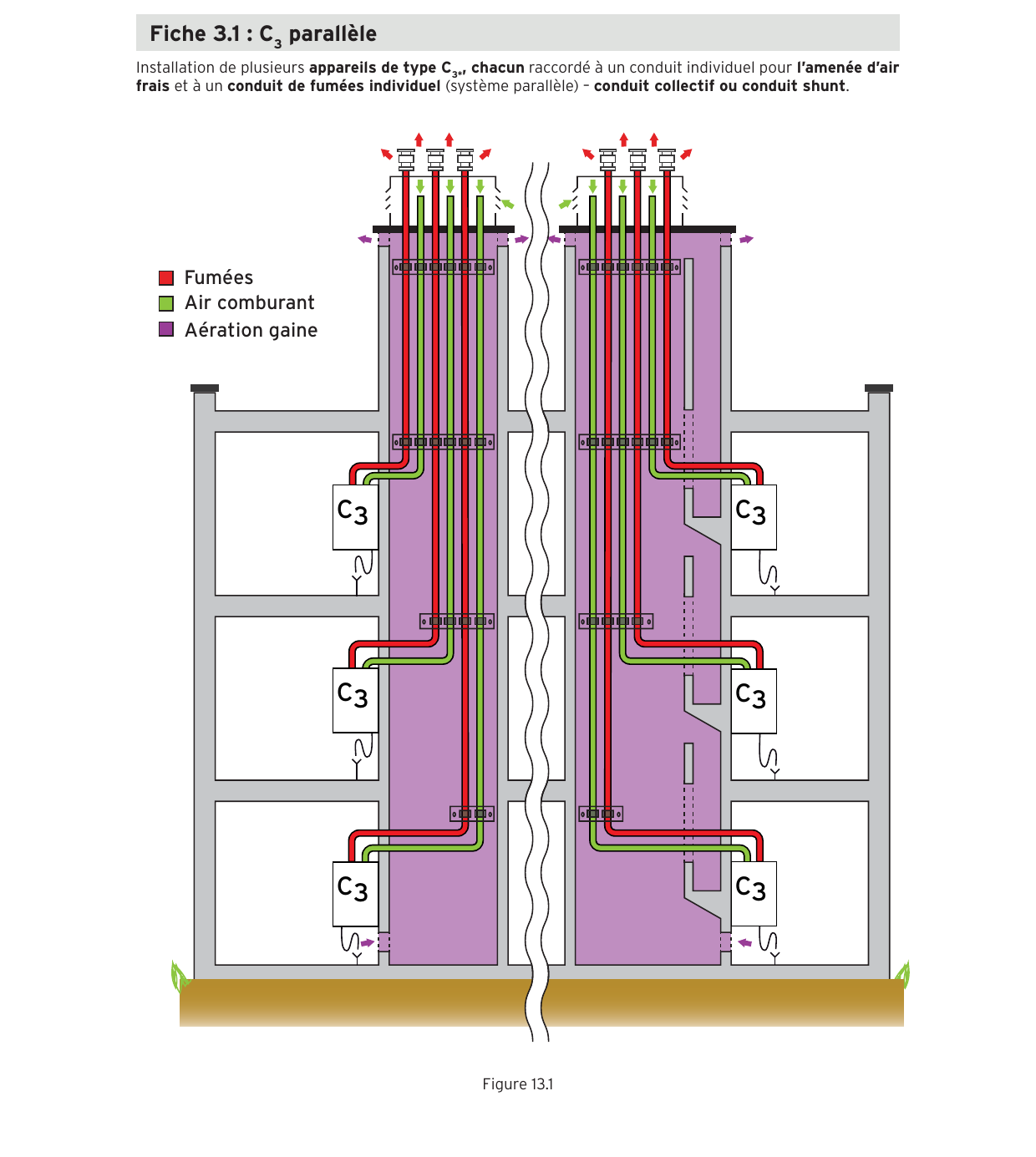

C3 parallèle
Chaque appareil C3 garde un conduit d'air et un conduit de fumées individuels (système parallèle), regroupés dans le conduit collectif / shunt. La gaine sert d'aération.

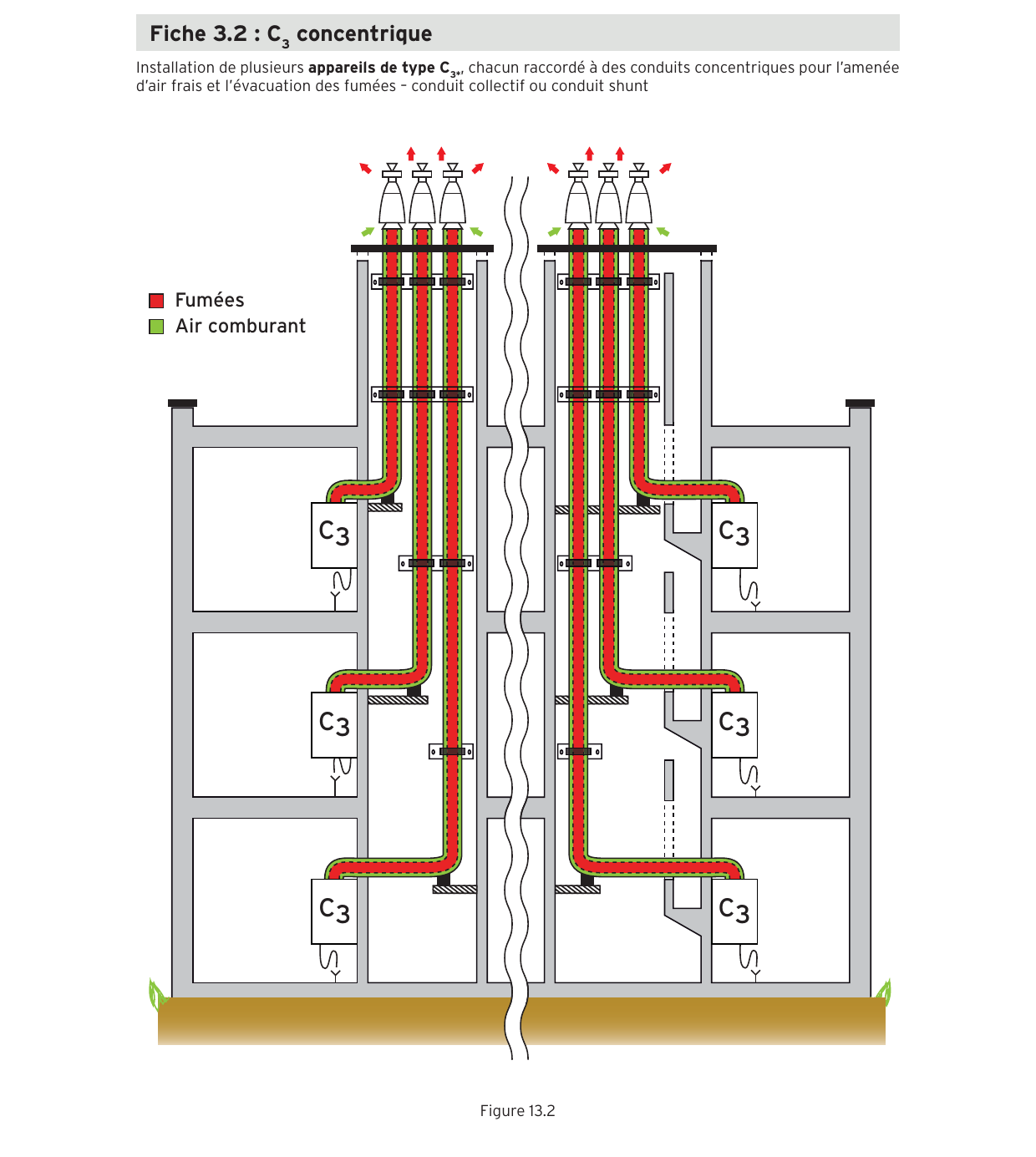

C3 concentrique
Chaque appareil C3 est raccordé à un conduit concentrique (air et fumées coaxiaux), regroupé dans le conduit collectif / shunt. La gaine sert d'aération.

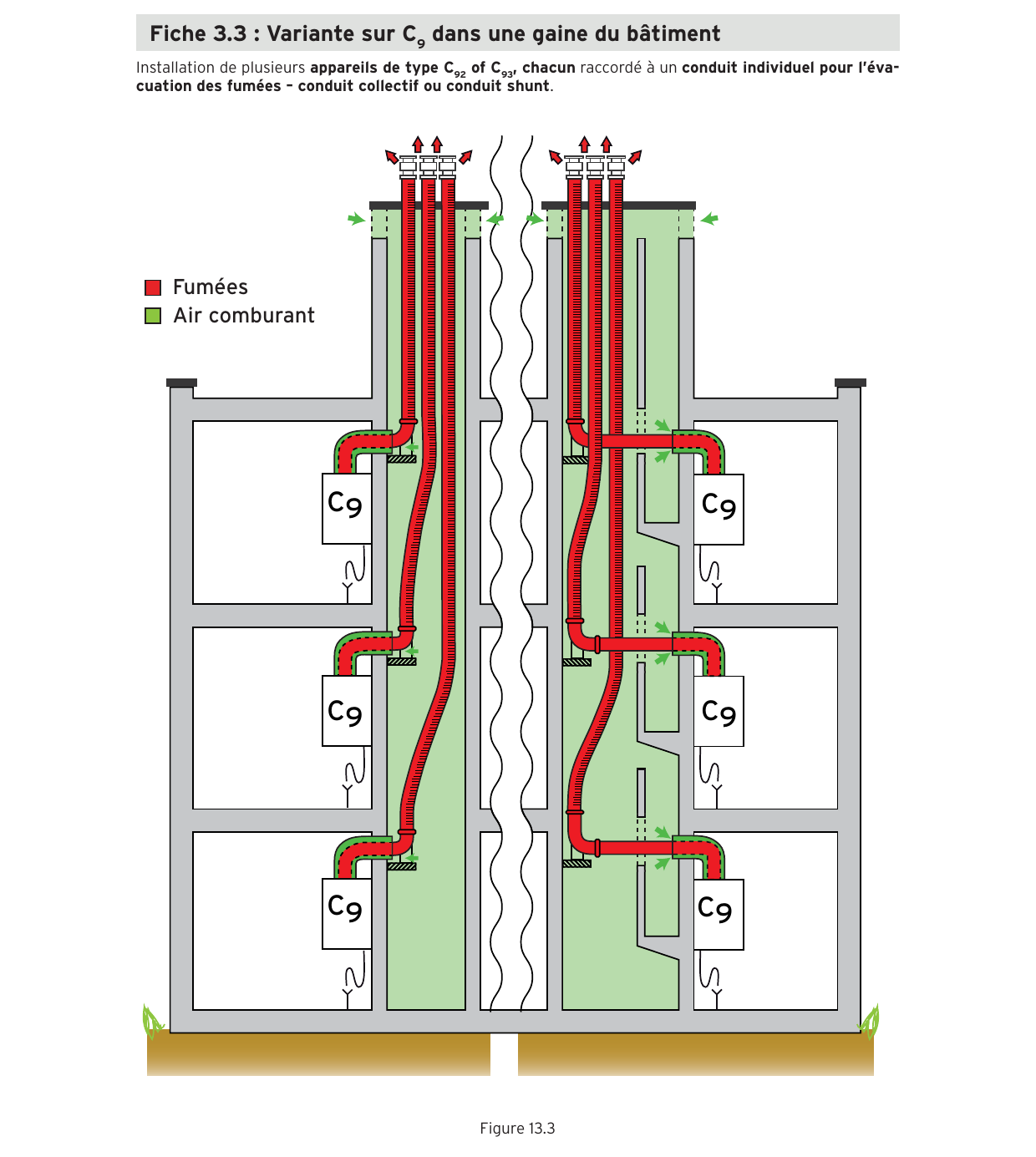

Variante C9 collectif
Appareils C92 / C93 : chacun garde un conduit de fumées individuel, mais l'air comburant est amené collectivement par la gaine du bâtiment. Section d'air ≥ 1,5× les fumées.
Schémas d'après les fiches techniques CERGA « Gaine – évacuation collective – remplacement de tous les appareils » (fiches 3.1, 3.2 et 3.3). Légende : fumées · air comburant · aération de la gaine.
Le système collectif moderne : C4 « 3CE » et « CLV »
Quand un immeuble entier passe à la condensation, la solution la plus aboutie est le système collectif sous pression de type C4, conçu pour raccorder plusieurs appareils sur un même conduit collectif. Deux familles coexistent : le raccordement concentrique donne des appareils « modèle 3CE », le raccordement parallèle des appareils « modèle CLV ». Contrairement à un appareil isolé, ces conduits desservant plusieurs appareils se dimensionnent selon la NBN EN 13384-2.

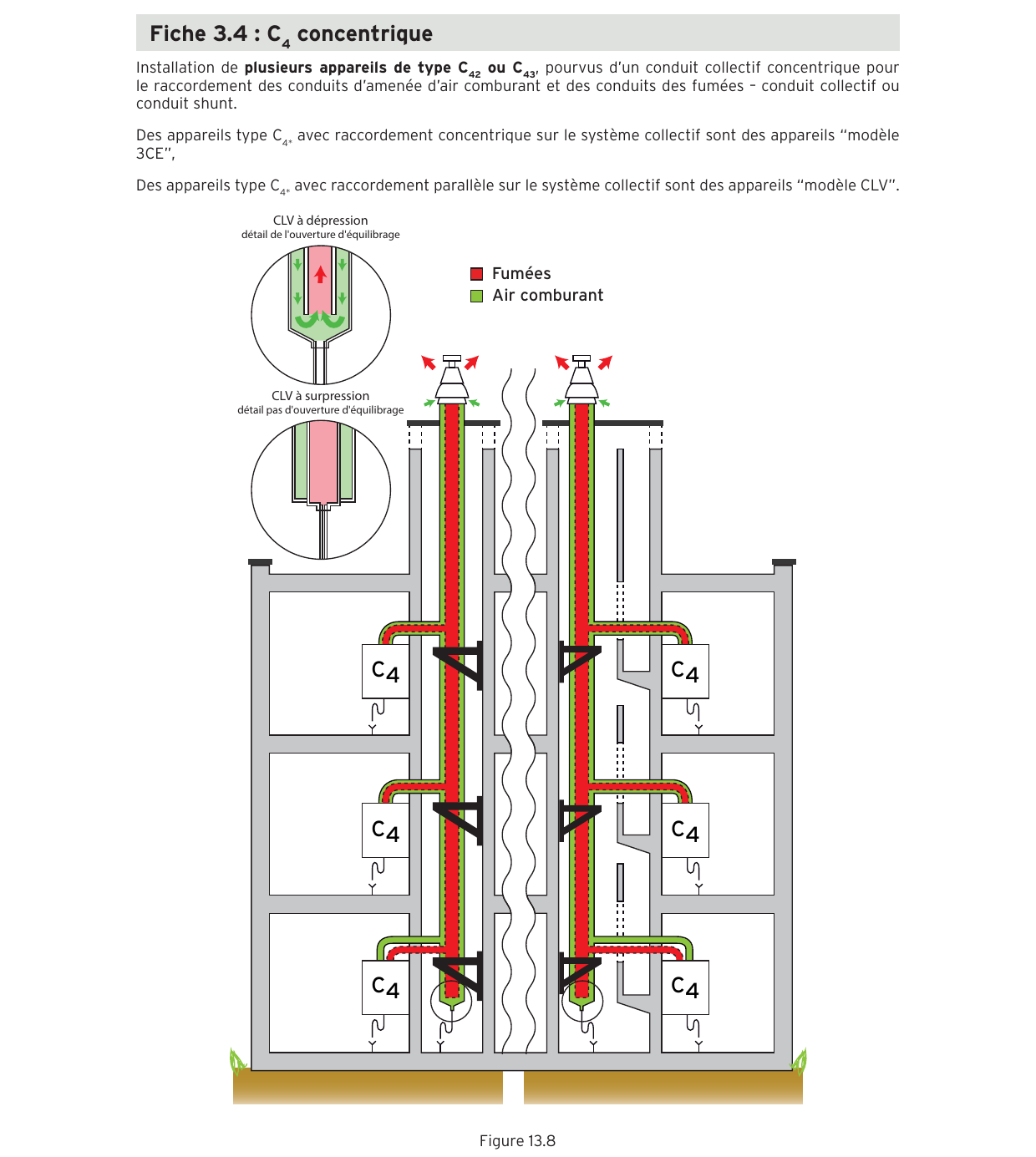

C4 concentrique « 3CE »
Un conduit collectif concentrique unique : l'air comburant descend dans l'enveloppe extérieure, les fumées remontent au centre. Chaque appareil s'y raccorde par un té concentrique. C'est le « 3CE » des immeubles récents.

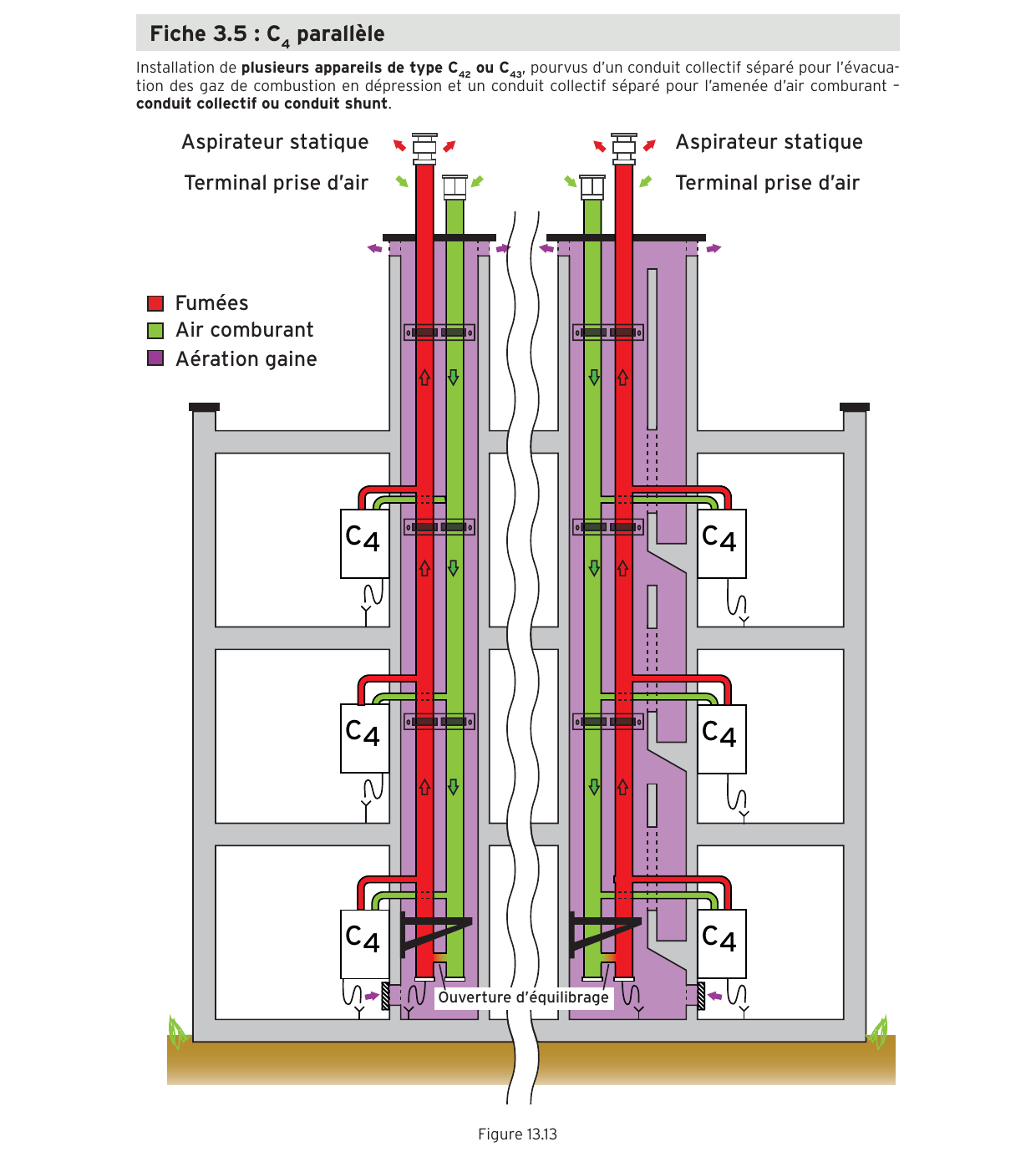

C4 parallèle « CLV »
Deux conduits collectifs séparés (un pour l'air, un pour les fumées). En version à dépression : aspirateur statique, terminal de prise d'air et ouverture d'équilibrage. En version à surpression : pas d'ouverture d'équilibrage, mais un clapet anti-retour par appareil et un conduit de classe « P ».

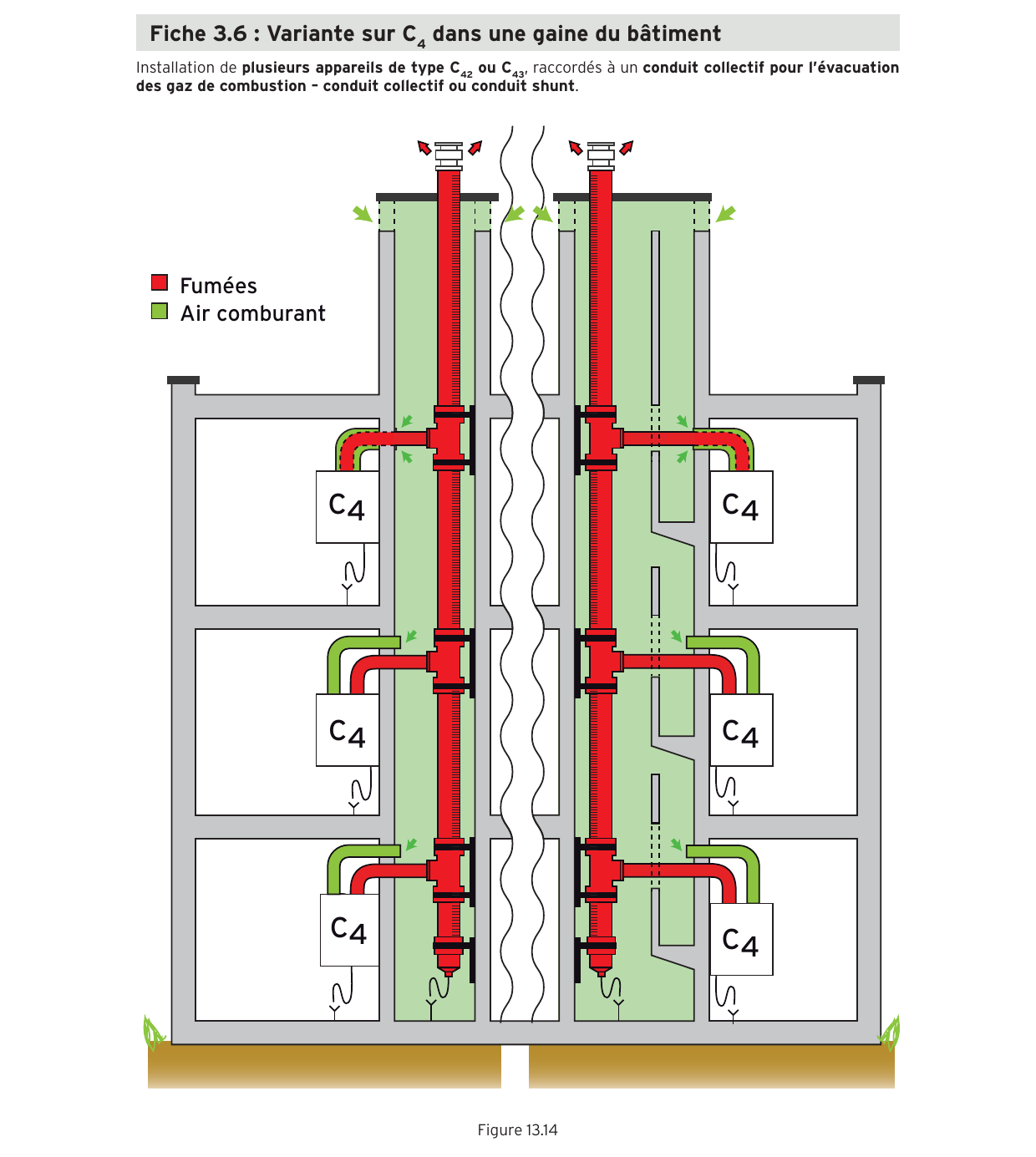

Variante C4 — air par la gaine
Le conduit de fumées est individualisé, mais l'air comburant circule librement dans la gaine du bâtiment — comme un C9. Même interdiction donc : jamais de gaine ayant servi à un combustible solide ou liquide, et section d'air ≥ 1,5× les fumées.
Schémas d'après les fiches techniques CERGA « Gaine – évacuation collective – remplacement de tous les appareils » (fiches 3.4 « C4 concentrique », 3.5 « C4 parallèle » et 3.6 « variante sur C4 »). Légende : fumées · air comburant · aération de la gaine.
Scénario C — remplacement partiel sur gaine collective
Garder un B11* dans la même gaine collective
Troisième cas, souvent ignoré : on ne remplace qu'une partie des appareils mais, contrairement au Scénario A, les nouveaux conduits passent dans la même gaine collective que l'ancien appareil conservé. Le référentiel CERGA « remplacement d'un ou plusieurs appareils » autorise à garder un ou plusieurs B11* atmosphériques et à remplacer les autres par des C5, C8, B2 ou B3, à condition que ces appareils neufs ne prélèvent pas leur air comburant dans la gaine.
La condition clé : re-tuber aussi le B11* conservé
L'appareil B11* maintenu ne reste pas sur son vieux conduit : il reçoit un conduit d'évacuation propre (tuyau épais en aluminium ou inox), de classe de pression « P » et d'un diamètre adapté à un appareil à tirage naturel. Avantage : si l'on remplace plus tard ce B11* par une chaudière à condensation, le conduit pourra être réutilisé sans travaux. C'est cette remise au propre qui rend la gaine partageable entre un appareil en tirage naturel (B11*) et des appareils neufs.

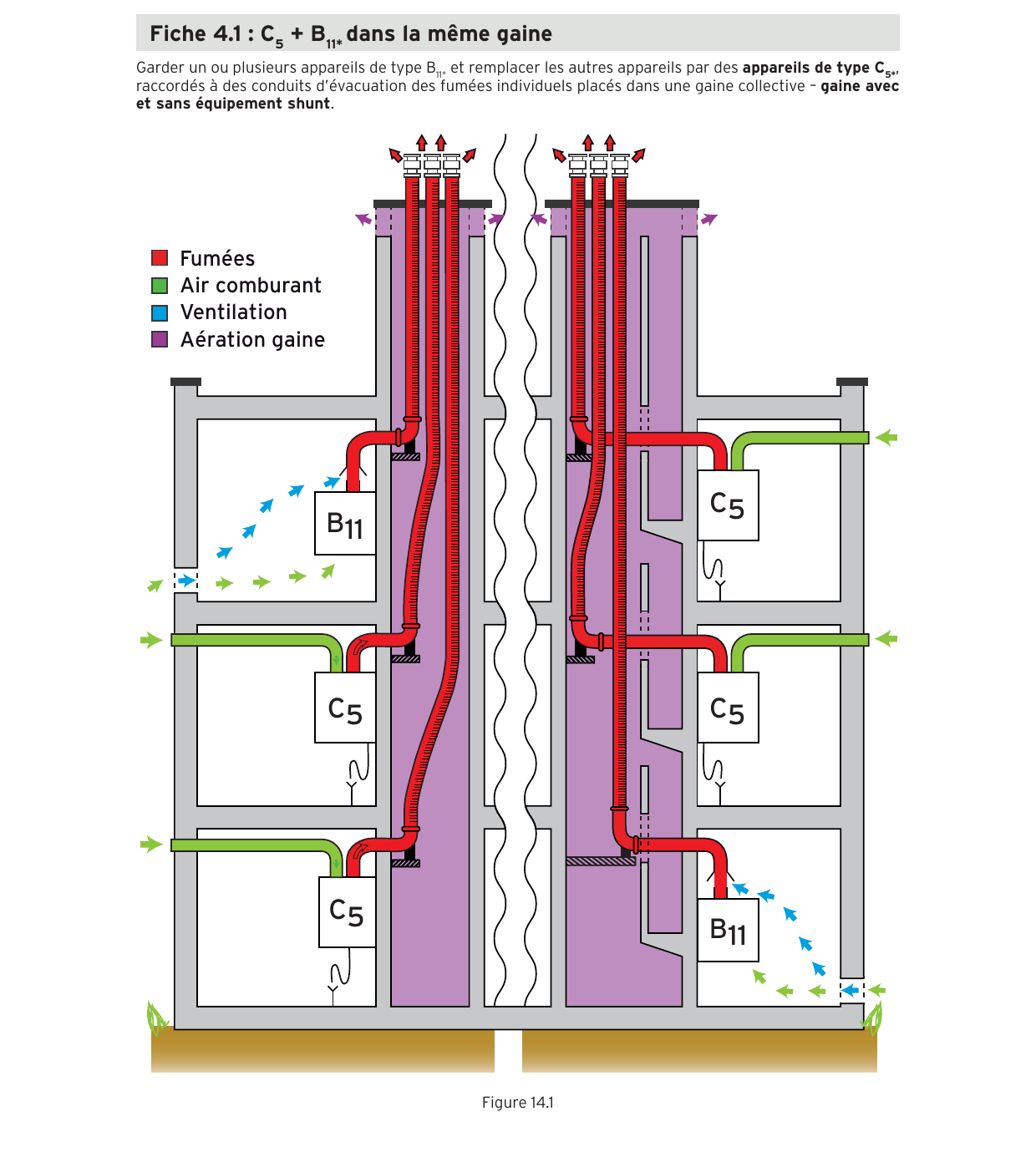

C5 + B11*
Les C5 évacuent par des conduits de fumées individuels et tirent leur air par un conduit en façade latérale. La gaine, partagée avec le(s) B11*, n'assure que la ventilation (50 cm²).
C8 + B11*
Les C8 partagent un conduit de fumées collectif (dimensionné NBN EN 13384-2) et tirent l'air en façade. En surpression : clapet anti-retour par appareil et conduit de classe « P ».
B2 / B3 + B11*
Les B2/B3 prélèvent l'air dans le local ; évacuation individuelle ou collective en surpression (clapet anti-retour par appareil). Local ventilé selon la NBN D 51-003.
Schéma d'après la fiche technique CERGA « Gaine – évacuation collective – remplacement d'un ou plusieurs appareils » (fiche 4.1 « C5 + B11* dans la même gaine »). Variantes : C8 + B11* (fiche 4.3), B2/B3 + B11* (fiches 4.2 et 4.4).
Variante — aucune gaine réutilisable
Et s'il n'y a pas de gaine réutilisable ? Le conduit collectif neuf
Parfois, aucune gaine du massif de cheminée n'est exploitable — section insuffisante, état dégradé, ou bâtiment sans conduit. La solution collective existe quand même : on installe un conduit d'évacuation collectif NEUF, avec les mêmes appareils que le Scénario B (C8 ou C4 « 3CE / CLV »), mais sans réutiliser de gaine maçonnée. Trois mises en œuvre :

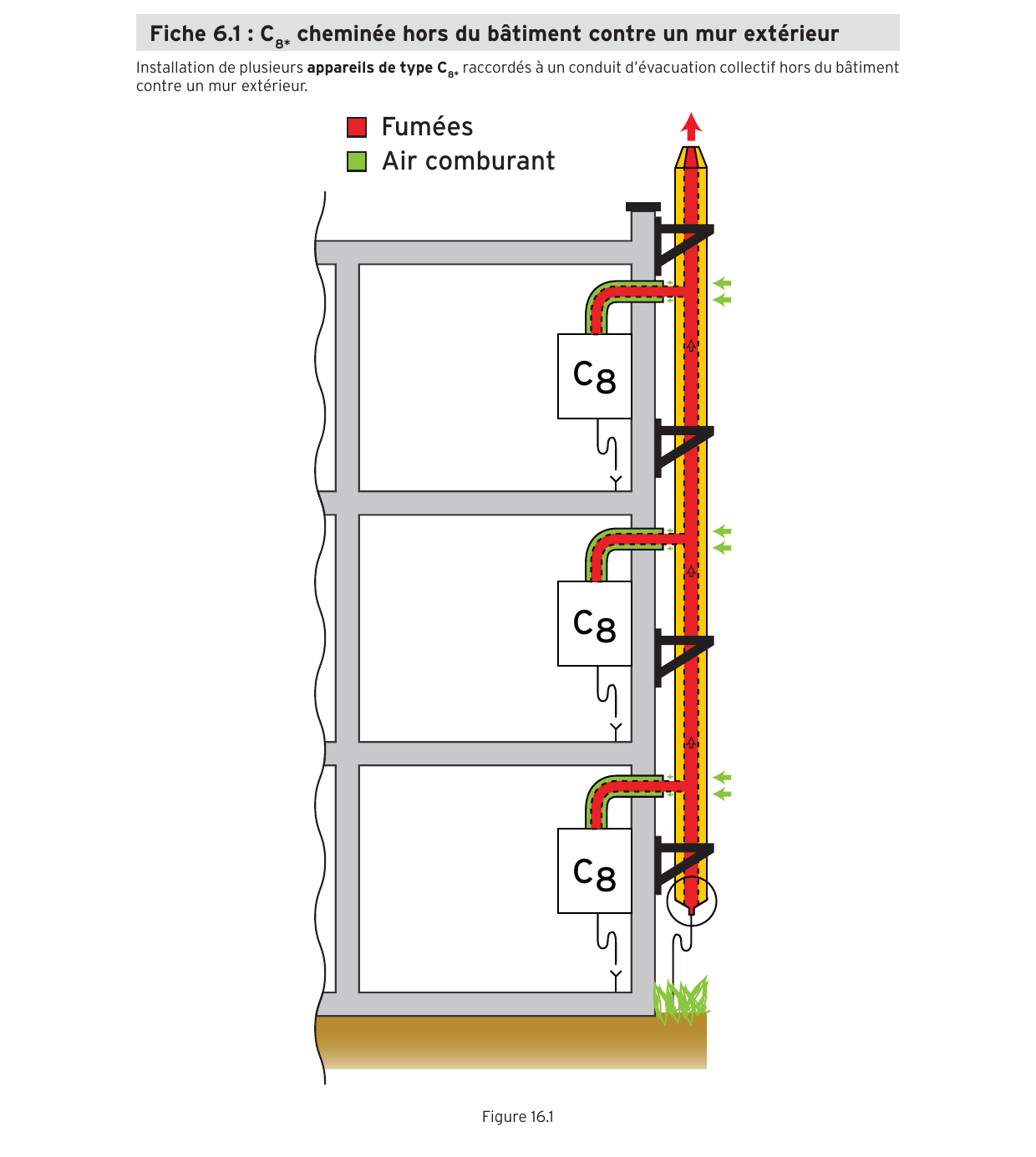

Contre un mur extérieur
Le conduit collectif est fixé à l'extérieur, contre la façade : double paroi (vide d'air ou isolation), base soutenue, et protection gel du siphon de condensats (cordon chauffant).
Interne, enveloppé d'une cloison
Le conduit collectif monte à l'intérieur, habillé d'une cloison aérée qui assure l'aération autour du conduit — comme une gaine, mais construite à neuf.
Interne, non enveloppé
Le conduit collectif est apparent dans une colonne technique. Même dimensionnement NBN EN 13384-2 ; en surpression, clapet anti-retour par appareil et classe « P ».
Schéma d'après la fiche technique CERGA « Pas de gaine — remplacement de tous les appareils » (fiche 6.1 « C8 hors du bâtiment contre un mur extérieur », fig. 16.1). Variantes internes : fiches 6.2 à 6.5.
Pour un appareil unique sans cheminée (ventouse C1, conduit neuf C3/C5), voir notre page dédiée : chaudière gaz sans cheminée.
La règle d'or — valable aussi en immeuble
Combustible solide ou liquide : le C9 reste interdit
Le critère décisif est identique à la maison individuelle : l'air comburant circule-t-il, ou non, dans la gaine ? S'il circule dans la gaine (C9 individuel, variante C9 collective et variante C4 « air par la gaine »), la gaine ne peut pas avoir servi à un combustible souillant.
✓ C5, C8, C3, C4 « 3CE / CLV », B2/B3
La gaine peut avoir servi au gaz, au mazout OU à un combustible solide (bois, charbon, pellets), voire être une autre gaine étanche. Pourquoi ? Parce que l'air comburant arrive par un conduit dédié (C5, C8, C3, C4 « 3CE » et « CLV ») ou par le local (B2/B3) : la gaine ne sert qu'à l'aération autour des conduits. C'est aussi ce qui permet de garder un B11* dans la gaine collective (Scénario C).
✗ C9, variante C9 et variante C4 — INTERDIT
Un appareil C9 — y compris en variante collective C92/C93 — et la variante C4 « air par la gaine » ne peuvent pas être raccordés à une gaine ayant servi aux fumées d'un combustible solide ou liquide. Raison : l'air comburant circule dans la gaine et serait contaminé par les suies, goudrons et résidus acides de l'ancien combustible. La variante « air collectif » d'un C5 ou d'un C8 (air comburant tiré par la gaine) tombe sous la même interdiction.
C'est exactement le type de point qu'un contrôle de pure forme laisse passer en immeuble, et qu'un inspecteur BELAC relève en recoupant le type d'appareil installé avec l'historique de chaque gaine du massif de cheminée.
Préparation de la gaine et mise en œuvre
Quel que soit le scénario, la gaine d'accueil doit être préparée et contrôlée avant l'insertion du moindre conduit :
- Nettoyage préalable de chaque gaine existante réutilisée (ramonage, retrait des dépôts).
- Vérification de l'état et obturation des trappes et ouvertures susceptibles de créer des fuites ou des prises d'air parasites.
- Résistance au feu suffisante de la gaine : brique de terre cuite d'au moins une demi-brique, boisseau en terre cuite ou béton, gaine en fibres-ciment, ou conduit de cheminée métallique existant.
- Section d'air comburant (C9 et variante C9 collective) : la surface de la gaine moins celle des conduits insérés doit valoir au moins 1,5× la somme des surfaces des conduits de fumées, sur toute la hauteur.
- Étayage en pied de chaque tubage (poids du conduit + terminal), colliers / espaceurs selon le fabricant, et traversée de toiture étanche.
- Liaison équipotentielle en pied de conduit et condensats raccordés au siphon vers l'égouttage interne.
- Lors du perçage de la cloison « shunt » (évacuation collective), ménager assez d'espace autour des conduits pour optimiser l'aération de la gaine et l'éventuelle arrivée d'air comburant.
Règle absolue : aucun autre tuyau ni câble (eau, électricité, télécom) ne peut partager la gaine avec les conduits d'air comburant et d'évacuation des fumées. Le conduit de fumées est dimensionné selon les consignes du fabricant ou, à défaut, selon la NBN B61-002 ; le calcul suit la NBN EN 13384-1 pour un appareil unique et la NBN EN 13384-2 dès qu'un conduit collectif dessert plusieurs appareils (C3, C4 « 3CE / CLV », B2/B3 collectif, VMC gaz). En surpression, le conduit est au moins de classe de pression « P ». Voir aussi nos pages sur les matériaux autorisés et les distances du débouché.
Tableau récapitulatif des configurations en immeuble
Synthèse des configurations distinguées par les référentiels CERGA « gaine à conduits multiples » (côte à côte), « gaine collective avec B11* conservés » (remplacement partiel) et « évacuation collective » (remplacement total) — des conduits individuels juxtaposés au système collectif C4 « 3CE / CLV » et à la VMC gaz. Les six premières lignes relèvent d'un remplacement partiel (Scénarios A et C) ; les suivantes du remplacement total (Scénario B).
| Configuration | Amenée d'air comburant | Gaine ex-combustible solide/liquide ? | Point clé |
|---|---|---|---|
| C9 + B11* — côte à côte (partiel) | Espace entre le tubage et la gaine (l'air comburant descend autour du conduit de fumée) | NON — gaine ayant servi au gaz uniquement | Les anciens appareils atmosphériques B11* sont maintenus sur des gaines adjacentes. Section d'air ≥ 1,5× la surface des fumées. |
| C5 + B11* — côte à côte (partiel) | Conduits individuels (air + fumées), pouvant déboucher dans des zones de pression différentes | OUI — gaz, mazout ou combustible solide | Gaine simplement ventilée (50 cm² en haut ± 50 cm² en bas). B11* maintenus sur gaines voisines. |
| B2 / B3 + B11* — côte à côte (partiel) | Prélevé dans le LOCAL d'installation | OUI — gaz, mazout ou combustible solide | Ventilation du local (NBN D 51-003). Ventilateur mécanique proscrit dès que le bâtiment a une VMC (système B, C ou D). |
| C5 + B11* — gaine collective (partiel) | Conduit d'air comburant dédié (façade latérale) ; fumées par conduits individuels | OUI — gaz, mazout ou combustible solide | On GARDE des B11* dans la même gaine collective. Le B11* conservé est re-tubé (classe « P », tirage naturel). Gaine aérée. |
| C8 + B11* — gaine collective (partiel) | Conduit d'air comburant dédié (façade latérale) ; fumées par un conduit collectif | OUI — gaz, mazout ou combustible solide | B11* gardés dans la même gaine. Conduit collectif → NBN EN 13384-2 ; surpression : clapet anti-retour + classe « P ». |
| B2 / B3 + B11* — gaine collective (partiel) | Prélevé dans le LOCAL ; fumées individuelles ou collectives | OUI — l'air comburant vient du local | B11* gardés dans la même gaine. Évac. collective en surpression : clapet anti-retour par appareil. Local ventilé (NBN D 51-003). |
| C3 parallèle — collectif (total) | Conduit d'air comburant individuel, en parallèle du conduit de fumées individuel | OUI — gaz, mazout ou combustible solide | Conduit collectif ou shunt réutilisé ; tous les appareils remplacés. La gaine sert d'aération. |
| C3 concentrique — collectif (total) | Conduit concentrique (air + fumées coaxiaux) individuel par appareil | OUI — gaz, mazout ou combustible solide | Conduit collectif ou shunt réutilisé ; tous les appareils remplacés. La gaine sert d'aération. |
| C9 collectif (variante C92/C93) — total | Conduit de fumées individuel ; air comburant amené par la gaine du bâtiment | NON — gaine ayant servi au gaz uniquement | Conduit collectif ou shunt. Section d'air ≥ 1,5× la surface des fumées ; débouché fumées ≥ 0,3 m au-dessus des arrivées d'air. |
| C4 concentrique « 3CE » — collectif (total) | Conduit collectif concentrique : air comburant et fumées coaxiaux ; chaque appareil raccordé par un té concentrique | OUI — gaz, mazout ou combustible solide | Tous les appareils remplacés. Dimensionnement multi-appareils NBN EN 13384-2. La gaine sert d'aération. |
| C4 parallèle « CLV » — collectif (total) | Deux conduits collectifs séparés (un air comburant, un fumées) ; raccordement parallèle de chaque appareil | OUI — gaz, mazout ou combustible solide | À dépression (ouverture d'équilibrage + aspirateur statique + terminal prise d'air) ou à surpression (clapet anti-retour par appareil, conduit classe « P »). NBN EN 13384-2. |
| Variante C4 — air par la gaine — total | Conduit de fumées individualisé ; air comburant amené par la GAINE du bâtiment (comme un C9) | NON — gaine ayant servi au gaz uniquement | Interdit sur gaine ex-combustible solide/liquide. Section d'air ≥ 1,5× la surface des fumées. |
| B2 / B3 collectif (surpression) — total | Prélevé dans le LOCAL ; fumées en conduit collectif sous surpression | OUI — l'air comburant vient du local | Clapet anti-retour par appareil. Local ventilé (NBN D 51-003). Dimensionnement NBN EN 13384-2. |
| C5 collectif — total | Conduit d'air comburant dédié (façade latérale) ; sauf variante à air collectif circulant dans la gaine | OUI — sauf variante air collectif par la gaine (alors NON, ≥ 1,5×) | Air et fumées peuvent déboucher en zones de pression différentes. La gaine sert d'aération. |
| C8 — air par conduit dédié — total | Air comburant par un conduit en façade latérale ; fumées dans la gaine existante | OUI — sauf variante air collectif par la gaine (alors NON, ≥ 1,5×) | Compatible avec une extraction mécanique. Dimensionnement NBN EN 13384-2. |
| VMC gaz collective (extraction mécanique) — total | Prélevé dans le LOCAL ; fumées extraites mécaniquement par un conduit collectif (extracteur en toiture) | OUI — l'air comburant vient du local | Système collectif à tirage mécanique (type C). Coupure de sécurité gaz si le ventilateur s'arrête. NBN EN 13384-2. |
Dans tous les cas, les ouvertures d'arrivée d'air du débouché se situent au moins 0,30 m au-dessus de la toiture ou de la cheminée, et le débouché des fumées au moins 0,30 m au-dessus des ouvertures d'arrivée d'air comburant.
Ce que vérifie l'inspecteur Atlas Contrôle
Lors du contrôle gaz en immeuble, chaque installation fait l'objet de vérifications croisées :
- Cohérence entre le type d'appareil (C9, C5, C3, C4 « 3CE / CLV », B2, B3) et la configuration de la gaine (individuelle côte à côte ou collective) ;
- Absence de mélange appareil ouvert (B) / étanche (C) sur un même conduit ; B11* conservés correctement re-tubés (conduit propre de classe « P », dimensionné tirage naturel) même lorsqu'ils partagent la gaine collective ;
- Compatibilité de la gaine réutilisée avec l'ancien combustible (la règle C9) ;
- Section d'air comburant (≥ 1,5× les fumées en C9) et ventilations de la gaine (50 cm²) et du local (150 cm²) ;
- Interdiction du ventilateur mécanique dans la gaine si le bâtiment a une VMC (système B, C ou D) ;
- Étanchéité des traversées de toiture, liaison équipotentielle, condensats au siphon et dimensionnement NBN EN 13384-1 (appareil unique) ou -2 (conduit collectif C3 / C4 / VMC gaz).
Chaque non-conformité est consignée sur le procès-verbal officiel par appartement — un document précieux pour la décision en assemblée générale de copropriété. Après correction par un installateur agréé CERGA, Atlas Contrôle réalise une contre-visite ciblée (95 € TVAC) et délivre un nouveau PV si la conformité est rétablie.
Questions fréquentes
Quelle différence entre « conduits individuels côte à côte » et « évacuation collective » en immeuble ?
C'est la différence entre un remplacement partiel et un remplacement total des appareils. Dans la solution à conduits individuels côte à côte (référentiel CERGA « gaine avec plusieurs conduits individuels »), chaque appareil neuf reçoit son propre conduit d'évacuation, inséré dans sa propre gaine maçonnée existante, et certains anciens appareils atmosphériques (B11*) peuvent être maintenus sur des gaines adjacentes. Dans la solution à évacuation collective (référentiel CERGA « remplacement de tous les appareils »), TOUS les appareils du bâtiment sont remplacés en même temps, ce qui autorise la réutilisation d'un conduit collectif ou d'un conduit shunt par des appareils étanches modernes (C3 parallèle, C3 concentrique, variante C9).
Peut-on garder une ancienne chaudière atmosphérique (B11*) quand on remplace les autres appareils de l'immeuble ?
Oui, mais seulement dans le schéma des conduits individuels côte à côte, et à condition que les anciens appareils de type B11* restent sur leurs propres gaines, distinctes de celles qui reçoivent les conduits neufs. C'est un point délicat : un appareil atmosphérique B11* fonctionne en tirage naturel et ne peut jamais partager le même conduit qu'un appareil étanche moderne en surpression. Dès lors que l'on choisit la voie de l'évacuation collective (C3 ou C9 collectif), tous les appareils doivent être remplacés : on ne peut plus conserver d'appareil atmosphérique sur la gaine collective.
Un conduit collectif ou un conduit shunt peut-il être réutilisé pour des chaudières à condensation ?
Oui, à condition que tous les appareils raccordés soient remplacés simultanément et que l'on adopte un des systèmes agréés : C3 « parallèle » (chaque appareil garde un conduit d'air et un conduit de fumées individuels), C3 « concentrique » (conduits coaxiaux air + fumées), ou la variante C9 (conduit de fumées individuel, air comburant amené par la gaine). Le conduit collectif ou shunt existant sert alors de gaine d'accueil ou d'aération. Ce qui est interdit, c'est de raccorder une chaudière à condensation moderne sur un conduit collectif partagé avec un ancien appareil atmosphérique : voir notre page dédiée au conduit collectif shunt et à la condensation.
La règle du combustible solide ou liquide s'applique-t-elle aussi en immeuble ?
Oui, et de la même façon qu'en maison individuelle. Un appareil C9 — y compris dans sa variante collective en immeuble (C92, C93) — ne peut PAS être raccordé à une cheminée ayant précédemment servi à évacuer les fumées d'un combustible solide ou liquide (bois, charbon, pellets, mazout), car en C9 l'air comburant circule dans l'espace entre le tubage et la gaine et serait contaminé par les suies. En revanche, les systèmes C5, C3 parallèle, C3 concentrique et les appareils B2/B3 peuvent réutiliser une gaine ayant servi à un combustible solide ou liquide, car leur air comburant arrive par un conduit dédié ou par le local : la gaine ne sert alors qu'à la ventilation.
Peut-on mélanger appareils ouverts (type B) et appareils étanches (type C) sur la même gaine ?
Non. Un appareil ouvert de type B prélève son air comburant dans le local et fonctionne en tirage naturel ; un appareil étanche de type C prélève l'air à l'extérieur et fonctionne le plus souvent en surpression. Les deux régimes de pression sont incompatibles dans un même conduit. Dans le schéma des conduits individuels côte à côte, chaque appareil possède son propre conduit dans sa propre gaine, et les anciens B11* maintenus restent isolés sur leurs gaines : il n'y a jamais de mélange dans un conduit commun. C'est l'un des points qu'un inspecteur BELAC vérifie systématiquement.
Faut-il une ventilation mécanique de la gaine d'un immeuble au gaz ?
Non. L'espace entre le conduit existant et le tubage se ventile naturellement, par une liaison avec l'air libre (orifices d'au moins 50 cm²), pour éviter une montée en température dans la gaine. La ventilation supplémentaire d'un local équipé d'appareils B2/B3 se fait par une grille de 150 cm². Surtout, dès que le bâtiment possède une ventilation mécanique générale (système B, C ou D), la gaine contenant les conduits individuels d'évacuation des fumées NE PEUT PAS être utilisée pour la ventilation du local : un ventilateur mécanique prélevant dans cette gaine est alors proscrit. Les deux fonctions doivent rester séparées.
Le contrôle gaz Atlas Contrôle vérifie-t-il les conduits collectifs en immeuble ?
Oui. Lors du contrôle, l'inspecteur Atlas Contrôle (BELAC n° 663-INSP) vérifie la cohérence entre le type d'appareil (C9, C5, C3, B2, B3) et la configuration de la gaine (individuelle ou collective), la compatibilité de la gaine réutilisée avec l'ancien combustible, la section disponible pour l'air comburant (≥ 1,5× la surface des fumées en C9), la présence et la section des ventilations (50 cm² gaine, 150 cm² local), l'étanchéité des traversées de toiture, la liaison équipotentielle, le raccordement des condensats au siphon et le dimensionnement selon la NBN B61-002 ou la NBN EN 13384-1. En copropriété, le procès-verbal officiel par appartement facilite la décision en assemblée générale. Une non-conformité entraîne une contre-visite (95 € TVAC) après correction par un installateur agréé CERGA.
Qu'est-ce qu'un système collectif C4 « 3CE » ou « CLV » ?
Le C4 est un système d'évacuation collectif sous pression conçu pour raccorder plusieurs chaudières à condensation sur un conduit commun, lorsqu'on remplace tous les appareils d'un immeuble. Le raccordement concentrique (air et fumées coaxiaux) donne des appareils « modèle 3CE » ; le raccordement parallèle (un conduit collectif d'air et un conduit collectif de fumées séparés) donne des appareils « modèle CLV ». Le CLV peut fonctionner à dépression — avec aspirateur statique, terminal de prise d'air et ouverture d'équilibrage — ou à surpression : dans ce cas, pas d'ouverture d'équilibrage, mais un clapet anti-retour sur chaque appareil et un conduit d'au moins classe de pression « P ». Comme ces conduits desservent plusieurs appareils, ils se dimensionnent selon la NBN EN 13384-2 (et non la -1, réservée à l'appareil unique).
Une variante C4 ou une VMC gaz change-t-elle la règle du combustible ?
Oui pour la variante C4. Dans la variante C4 « air par la gaine », l'air comburant circule librement dans la gaine du bâtiment, exactement comme un C9 : la gaine ne peut donc pas avoir servi à un combustible solide ou liquide, et sa section d'air doit valoir au moins 1,5× la surface des fumées. En revanche, les C4 « 3CE » et « CLV » classiques disposent d'un conduit d'air dédié et n'ont pas cette restriction. Pour une installation collective à extraction mécanique (VMC gaz, système de type C à tirage mécanique), l'air comburant est pris dans le local : la sécurité repose surtout sur la coupure automatique du gaz si le ventilateur s'arrête, et le conduit collectif se dimensionne lui aussi selon la NBN EN 13384-2.
Peut-on garder un ancien B11* dans la MÊME gaine collective que les nouvelles chaudières ?
Oui — c'est un troisième scénario, distinct du « côte à côte ». Le référentiel CERGA « remplacement d'un ou plusieurs appareils » autorise à conserver un ou plusieurs appareils atmosphériques B11* et à remplacer les autres par des appareils C5, C8, B2 ou B3 dont les conduits passent dans la même gaine collective. C'est possible parce que ces appareils tirent leur air comburant par un conduit dédié (C5, C8) ou par le local (B2/B3) : la gaine ne sert qu'à la ventilation, compatible avec le tirage naturel du B11*. Condition essentielle : le B11* conservé doit lui aussi recevoir un conduit d'évacuation propre, de classe de pression « P » et dimensionné pour un appareil à tirage naturel — réutilisable plus tard si on le remplace par une chaudière à condensation. Ce maintien est en revanche impossible avec un système collectif C3, C4 ou C9, qui imposent de remplacer TOUS les appareils.
