Définition
Tension nominale du matériel électrique: tension qui figure dans la désignation d’un matériel électrique et d’après laquelle sont déterminées les conditions d’essais et les tensions limites de ce matériel.
Tension nominale d’une installation électrique: tension qui figure dans la désignation d’une installation électrique et d’après laquelle sont déterminées les conditions d’essais et les tensions limites de cette installation. Cette valeur ne tient pas compte des surtensions transitoires dues, par exemple, à des manœuvres, ni des variations temporaires anormales de la tension dues, par exemple, à des défauts dans le réseau d’alimentation.
Tension périodique: tension qui se reproduit identiquement à elle-même à des intervalles de temps égaux appelés périodes.
Tension alternative: tension périodique dont la moyenne est nulle; par extension, dans ce Livre, toute tension qui au cours de chaque période change de signe.
Tension continue: tension qui se reproduit identiquement à elle-même à chaque instant ou tension périodique qui, au cours de chaque période, ne change pas de signe.
Haute tension (HT): tension dont la valeur est définie aux sections 2.3.2 et 2.3.3.
Domaines de tension (L2 2.1)Courant alternatif | Courant continu | |||
|---|---|---|---|---|
Non lisse | Lisse | |||
Très basse tension | U ≤ 50V | U ≤ 75V | U ≤ 120V | |
Basse tension | 1° cat. | 50V < U ≤ 500V | 75V < U ≤ 750V | 120V < U ≤ 750V |
2° cat. | 500V < U ≤ 1.000V | 750V < U ≤ 1.500V | 750 V < U ≤ 1.500 V | |
Haute tension | 1° cat. | 1.000V < U ≤ 50.000V | U > 1.500V | U > 1.500V |
2° cat. | U > 50.000V | |||
Pour éviter les accidents électriques, des distances sont à respecter. Cette distance doit être calculé avec la formule :
Distances: d = 50 + 6,75 (UN – 1)
distance minimum à respecter entre:
quand elles sont séparées en position d’ouverture.
Dans laquelle:
d: distance précitée en mm;
UN: tension nominale entre phases en kV et arrondie à l’unité supérieure
UN | Calcul | Distance d |
|---|---|---|
6 kV | 50 + 6,75 (6 – 1) | 83,8 mm |
10 kV | 50 + 6,75 (10 – 1) | 110,8 mm |
11 kV | 50 + 6,75 (11 – 1) | 117,5 mm |
12 kV | 50 + 6,75 (12 – 1) | 124,3 mm |
15 kV | 50 + 6,75 (15 – 1) | 144,5 mm |
Dans les lieux du service électrique, les tensions nominales sont affichées de manière apparente en des endroits judicieusement choisis.
Zones sous tension (L2 2.11.1)Travaux sous tension: travaux au cours desquels une personne entre en contact avec des pièces nues sous tension ou pénètre dans la zone sous tension soit avec une partie de son corps soit avec des équipements de travail ou dispositifs.
Travaux au voisinage de pièces sous tension: travaux au cours desquels une personne pénètre dans la zone de voisinage soit avec une partie de son corps soit avec des équipements de travail ou dispositifs, sans pénétrer dans la zone sous tension.
Travaux hors tension: travaux sur des installations électriques qui ne sont ni sous tension ni chargées électriquement, réalisés après avoir pris toutes mesures pour prévenir le risque électrique.

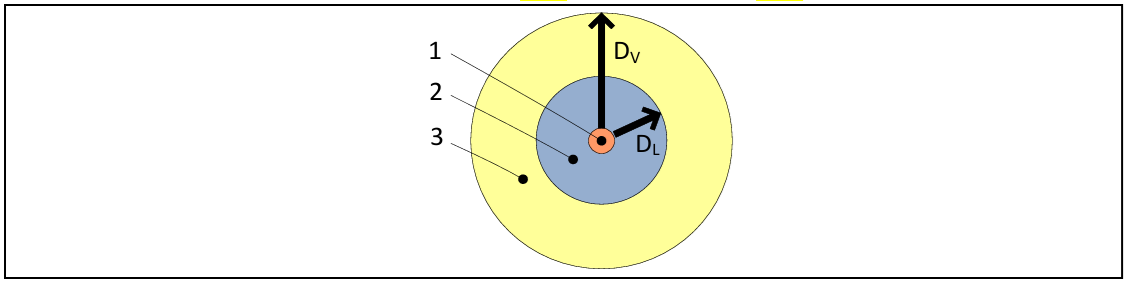

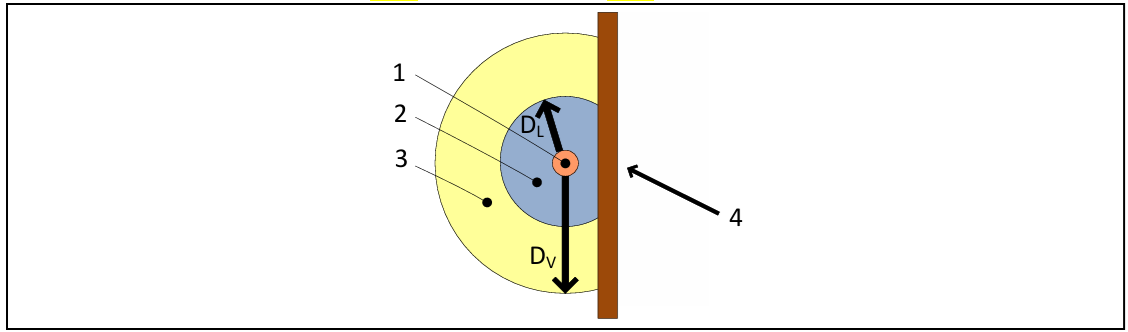

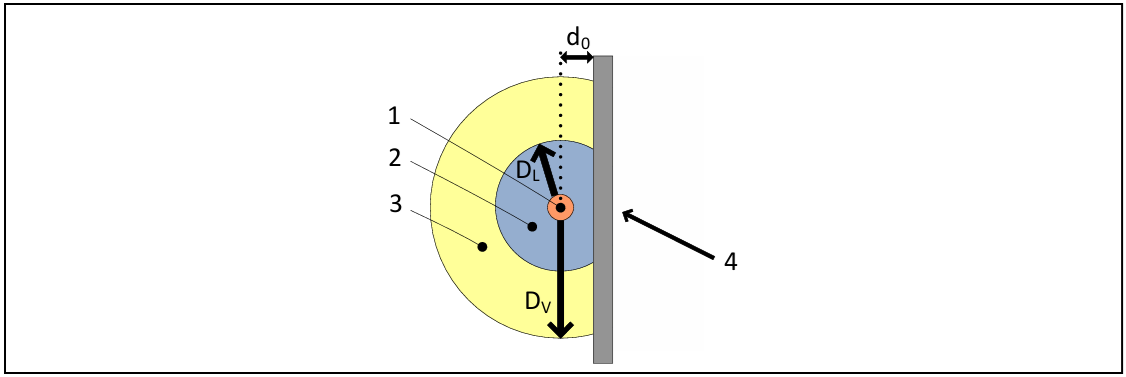

Ce sont les espaces délimités entourant les pièces actives nues sous tension comme défini dans les figures suivantes :

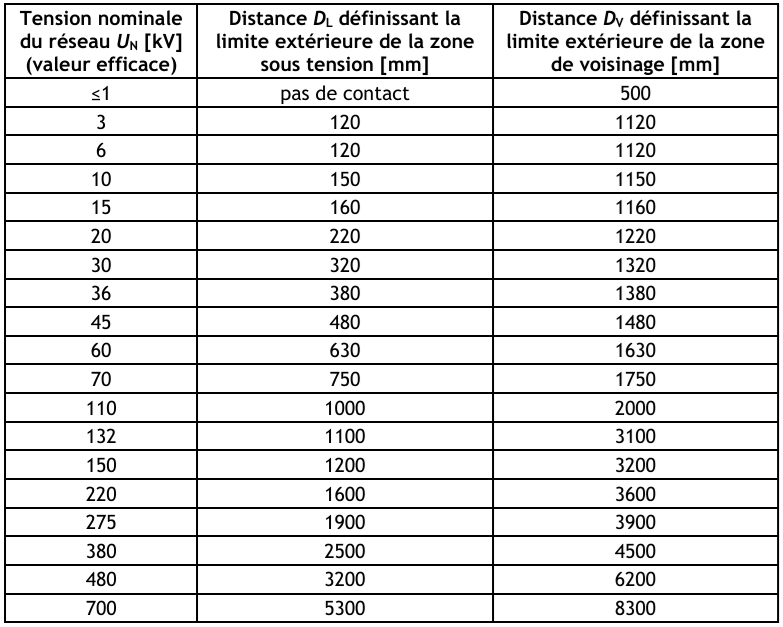

Valeurs des distances DL et DV
Note 1: les valeurs intermédiaires de DL et DV peuvent être déterminées par interpolation linéaire.
Note 2: pour les installations à courant continu, les mêmes distances peuvent être utilisées en se référant aux valeurs de la tension nominale du réseau
