Définitions :
- Différences de potentiel dangereuses: sont celles qui peuvent provoquer des tensions de contacts dépassant la valeur admissible “ UTP “.
UE : élévation du potentiel de terre: tension présente entre une installation de mise à laet la terre neutre (de référence) par suite d’un courant de défaut à la terre.
ZE : impédance de terre: impédance entre l’installation de mise à la terre, éventuellement interconnectée avec d’autres installations de mise à la terre, et la terre de référence.ZEB : impédance de boucle d’une prise de terre : impédance du circuit formé par la résistance “ RE “ de la prise de terre en série avec l’impédance “ ZB “ que constituent tous les autres chemins de retour à la terre.UTP : tension de contact admissible : valeur limite admissible de la tension de contact en fonction de la durée du courant de défaut (courbe de sécurité).USTP : tension de contact admissible (V) entre les mains et la terre, compte tenu de la résistance de la chaussure et du revêtement de sol.Mesures générales:
Les mise à la terre dans une cabine haute tension :
Point neutre du transformateurLes éléments conducteurs étrangersLa partie basse tensionLa partie très basse tension:Dans le réseau TT et IT, il existe des exceptions :
Les masses du matériel à basse tension sont situés dans le même local que celui de l’installation à haute tension, raccorder les masses à la mise à la terre haute tension si:
Pas de tension de contact dangereuse peut se faire par suite de dispersion de potentiel:toutes les masses, éléments conducteurs étrangers dans la cabine à haute tension raccordées avec la mise à la terre HT;La barre de mise à la terre BT est isolée de la mise à la terre HT;Ou
L’installation bénéficie d’une mise à la terre globale.Les masses du matériel BT ainsi que les éléments conducteurs étrangers, situés dans le même bâtiment que les masses HT peuvent être reliés à la mise à la terre HT pour autant que:
une liaison équipotentielle efficace soit réalisée.La mesure de ZE - suivant point 2.1.1 et 2.1.2 – est une indication que l’impédance de la boucle
de défaut est assez bas, qu’on peut conclure que les liaisons équipotentiels sont efficaces.
En cas d’une mise à la terre globale : section conducteur équipotentiel : au moins 6 mm², limité à 25 mm
Conditions pour relier la mise à la terre du point neutre et la mise à la terre haute tension.

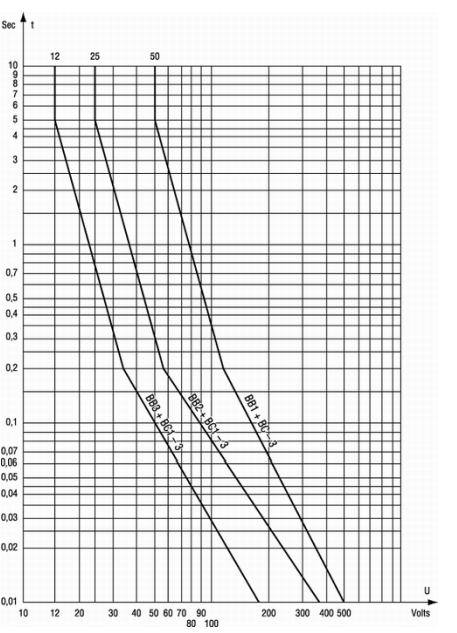

Réseau TN: pas de risque de tensions de contact dangereuses:Pas de BA4/BA5: max. 50 VAC – local sec (Courbe Livre II 2.4.1); Courbe de sécurité BB1, BB2 en BB3
- avec BA4/BA5: max. 80 VAC
– locaux secs (courbe Livre II 2.4.1).

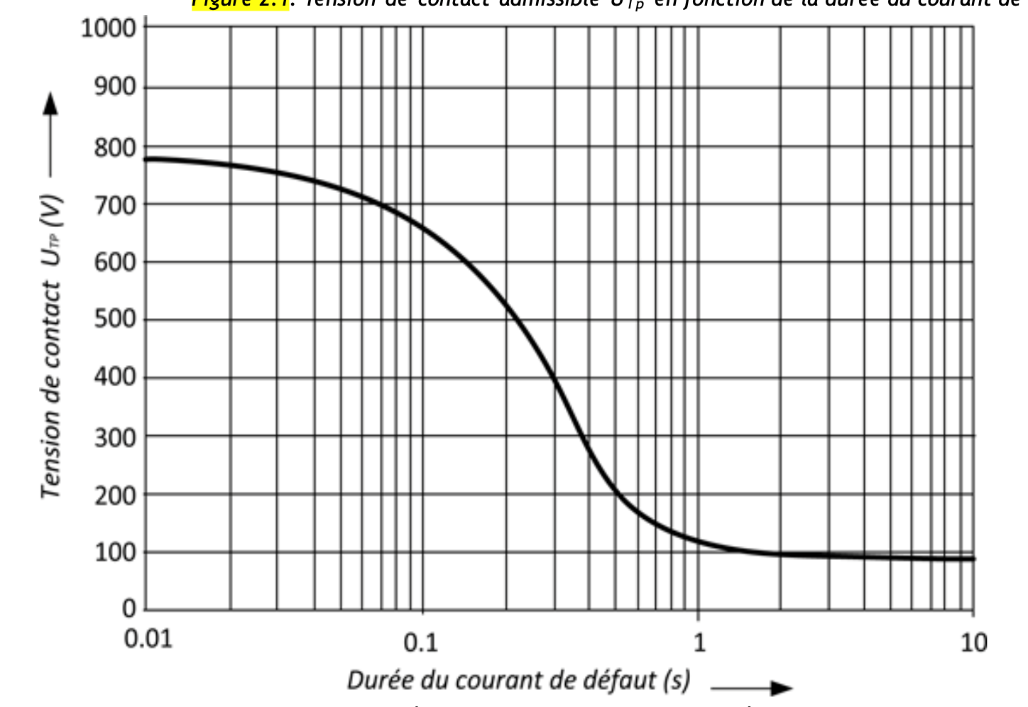

Tension de contact admissible (UTP) en fonction de la durée du courant de défaut.
Figure 3: fonction de la durée du courant de défaut
Note:
- courbe concerne les défauts de terre dans les installations à haute tension;
- si la durée de passage du courant de défaut est plus grande que 10 s, une valeur de 75 V peut être utilisée pour UTP.
TN: avec zone équipotentielle: équipotentialité du sol (réseau maillé relié avec la mise à la terre), masses HT, point neutre, et masses BT n’exigent pas des mesures supplémentaires.
TT: il n’y ait pas de risque de dépassement de la tension de tenue de l’isolation matériel basse tension:
L’installation bénéficie d’une mise à la terre globale de défaut relativement basse – tension de contact élevée est possible).Par les mesurages de RE , ZE et ZEB, on peut déterminer que les mesures contre les tensions de contact sont efficaces.
