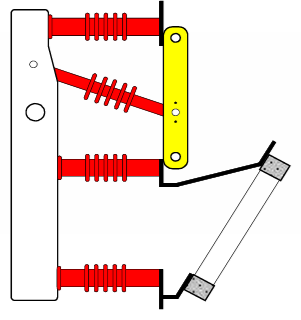

Sectionneur
- Satisfait en position d’ouverture, aux prescriptions spécifiées pour la fonction de sectionnement;
- N’a pas de pouvoir de fermeture et de coupure en charge;
- La vitesse d’ouverture et de fermeture des contacts dépend de l’opérateur.

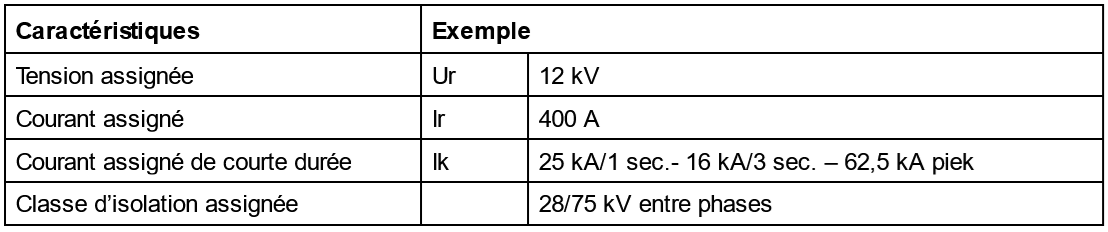

Exemple des caractéristiques d’un sectionneur

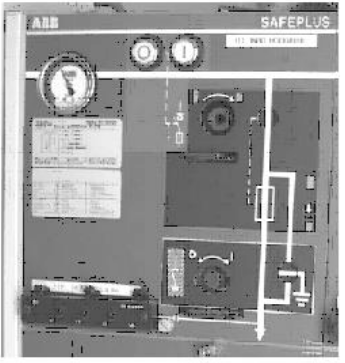

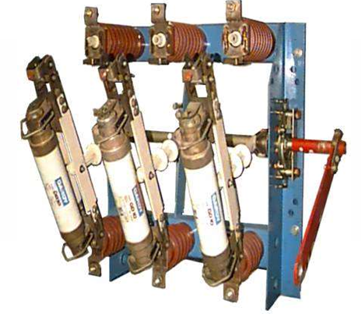

Interrupteur-sectionneur.
- Satisfait en position d’ouverture, aux prescriptions spécifiées pour la fonction de sectionnement;
- Capable de supporter et d’interrompre des courants assignés dans les conditions normales;
- A commande brusque indépendante de l’opérateur.
Disjoncteur
- Capable de fermer et d’interrompre un circuit quel que soit le courant jusqu'à son pouvoir de de
coupure ultime (Icu)
- Ne satisfait pas toujours au prescriptions spécifiées pour la fonction de sectionnement
- A commande brusque indépendante de l’opérateur.
Les disjoncteurs sont soit avec relais direct ou indirect.

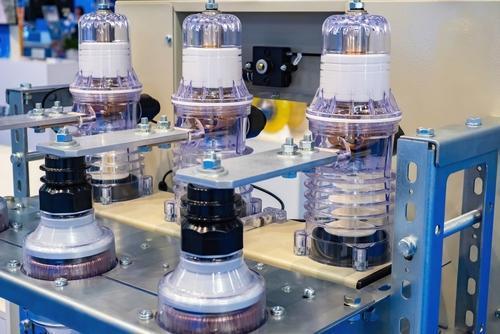

Disjoncteurs à vide (VCB)
- Il s'agit de disjoncteurs moyenne tension qui utilisent le vide comme moyen d'extinction de l'arc.
- Les disjoncteurs à vide ont une longue durée de vie et sont très fiables en raison de l'absence de pièces mobiles dans le disjoncteur.
- Ils sont compacts, nécessitent peu d'entretien et fonctionnent silencieusement.
- Ils sont utilisés dans les salles de contrôle des stations de réseau.
Exemple : Merlin Gerin SF

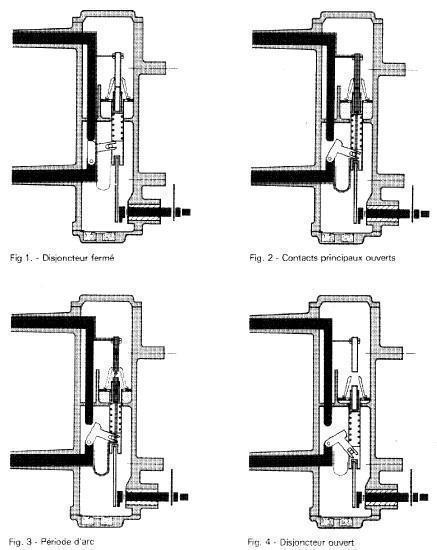

Fonctionnement

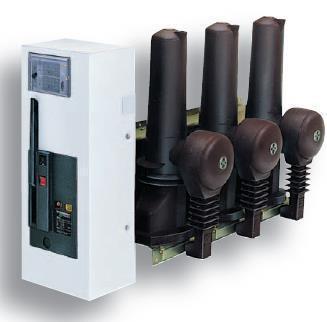

Disjoncteurs à gaz SF6
- Non toxique;
- Très stable;
- Ininflammable;
- Grande capacité de transport de l’énergie calorifique, l’arc est fortement refroidi par convection pendant la période de l’arc;
- C’est toujours la même masse de gaz qui opère, ce qui rend l’appareil autonome
pendant toute sa durée de vie: la décomposition de la molécule est réversible.
Disjoncteurs à huile
- Utilisé dans les systèmes à haute tension.
- Ils utilisent l'huile comme moyen de couper le circuit en cas de surcharge ou de court-circuit.
- Ils ont un pouvoir de coupure élevé en cas de court-circuit, ce qui permet de les utiliser dans des applications à haute tension.
- Les disjoncteurs à huile sont sujets à des fuites d'huile et à des risques d'incendie car l'huile peut former un mélange explosif avec l'air. De plus, il nécessite plus d'entretien car l'huile doit être remplacée fréquemment.

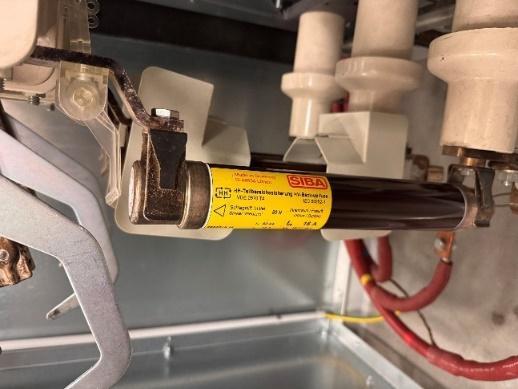

Fusibles
Appareillage de protection dont la fonction est d’ouvrir par fusion lorsque le courant dépasse une valeur donnée pendant une temps déterminé.

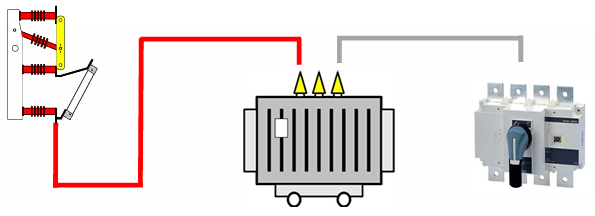

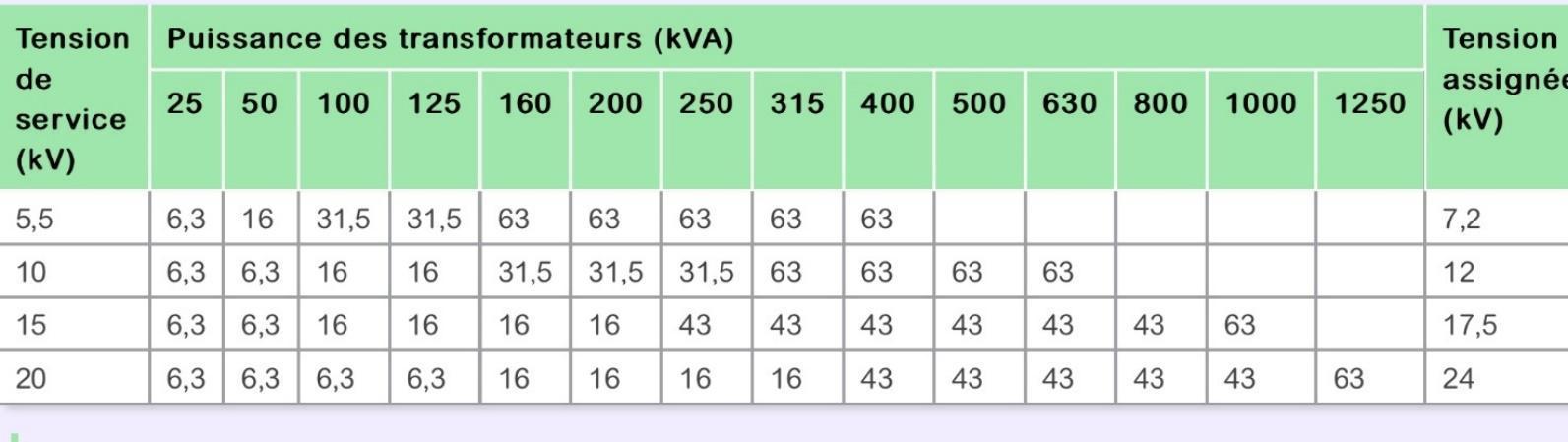

Ils sont utilisés pour la protection des court-circuit en amont du transformateur (primaire), tandis que l’aval (secondaire) est protégé contre les surcharges (ex : disjoncteur BT). Dans le tableau ci-dessous, on peut retrouver (selon la documentation Legrand), une concordance entre le transformateur, la tension et la protection contre les court-circuit. Les caractéristiques du matériel doivent être contrôlées.

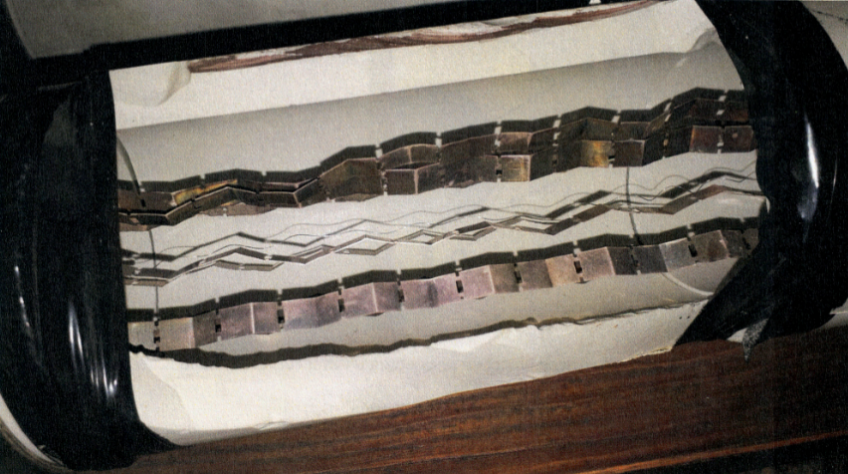

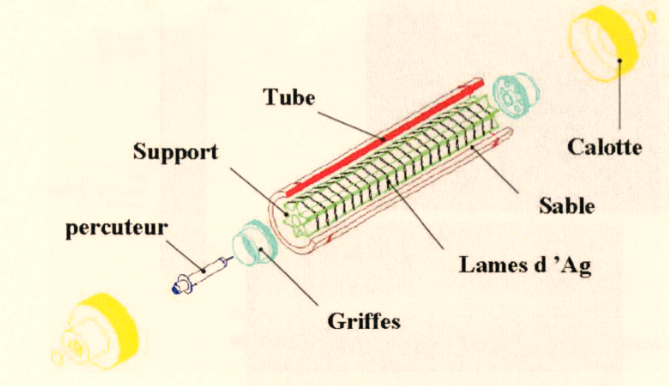

Les fusibles sont composés de plusieurs parties :
Dans tous les cas, une protection du transformateur doit être prévue en amont et en aval.
Les étiquettes présentent sur les fusibles, indiquent plusieurs informations. Il faut vérifier que les protections sont en adéquation avec la situation de la cabine haute tension.

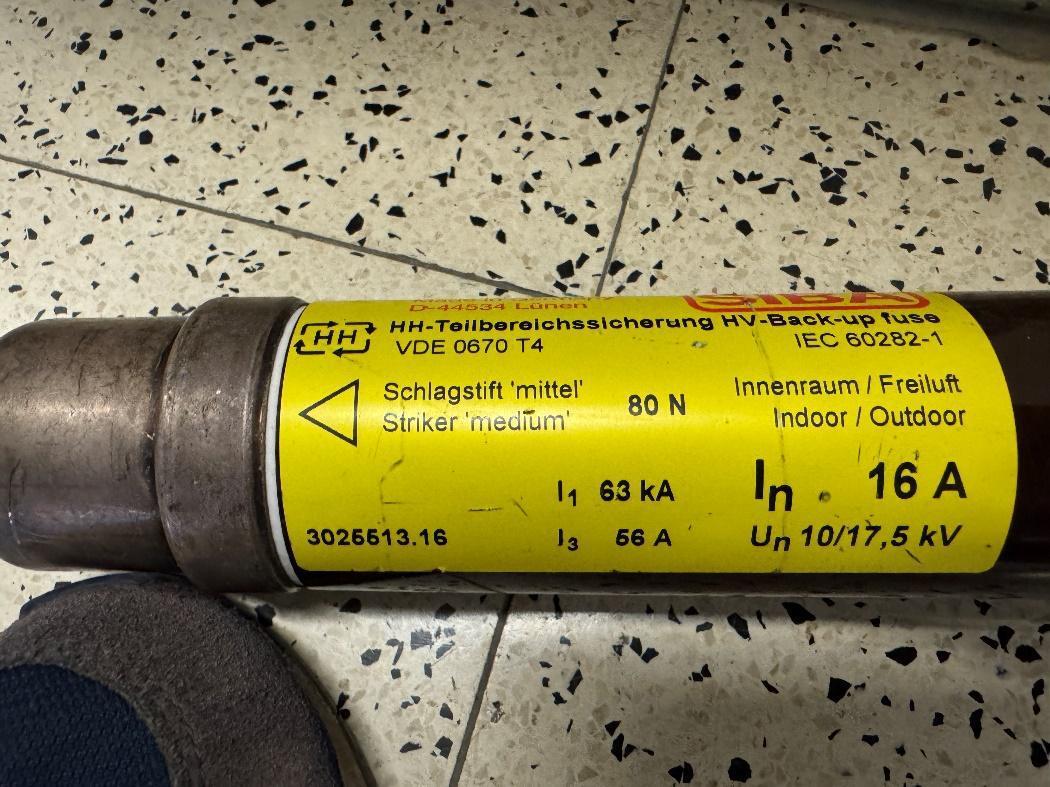

Informations sur l’étiquette du fusible :

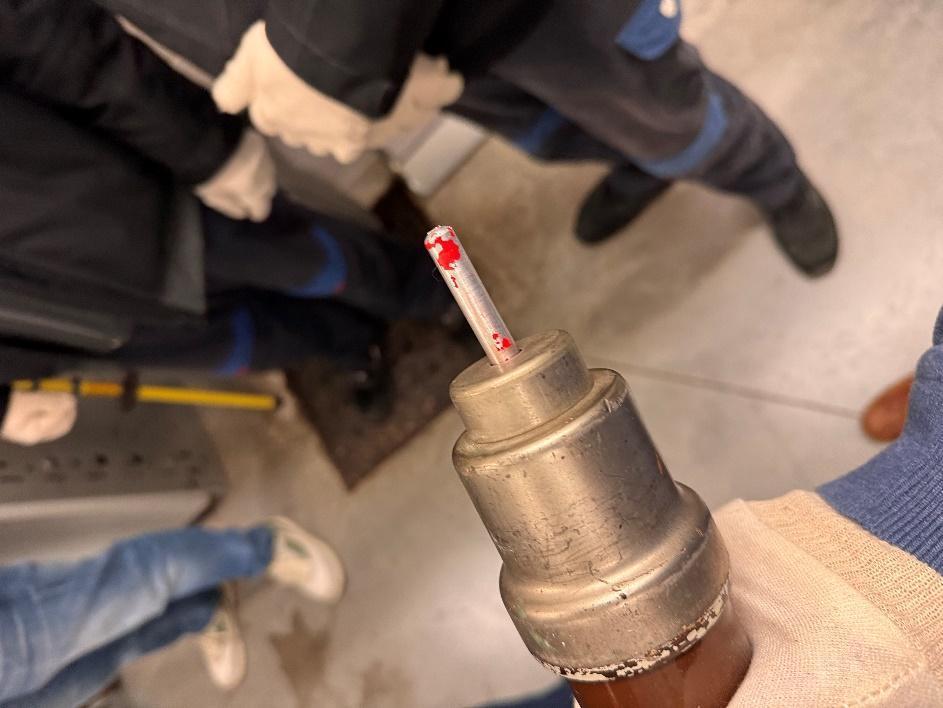

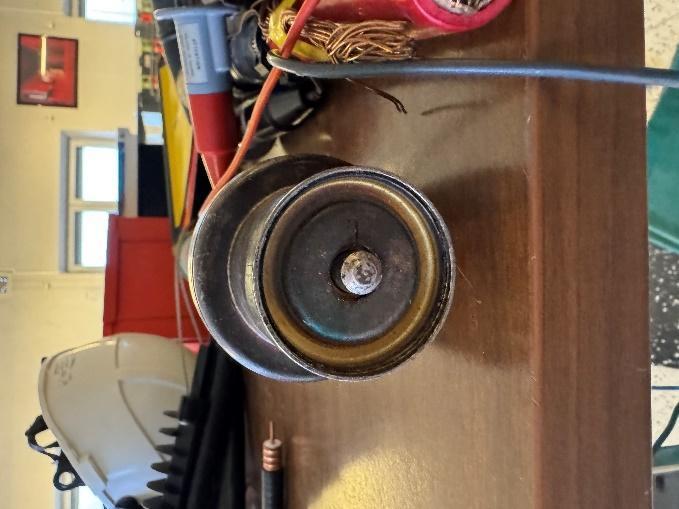

Les fusibles ayant coupé un court-circuit sont dit « percuté », ils ne peuvent plus être utilisé. Le gestionnaire de l’installation doit remplacer le fusible, dans le synergrid, il est conseillé de remplacer tous les fusibles lors d’un court-circuit.
